产品名称: 齿形齿向测量仪3204、3204B型
产品型号: 齿形齿向测量仪3204、3204B型
产品展商: 广精精密仪器
简单介绍
齿形齿向测量仪3204、3204B型 A.用途：本仪器用于测量圆柱齿轮或齿轮刀具的渐开线齿形误差和螺旋线齿向误差，是一种结构简单、实用的高精度齿轮量仪，广泛应用于工厂计量室或车间检查站。 B.特点： ●新颖的测量原理：本仪器采用基圆分级调整式测量原理，既保留了单盘式仪器传动链短、精度稳定可靠和对环境温度要求不高的特点，又具备一定的万能性，即只需附带13个基圆盘，就能满足常用范围测量。 ●独特的结构：本仪器在实现基圆分级调整式测量原理，结构独特、有创新。整机结构简单、紧凑、合理、容易制造。 ●方便精确的螺旋角定位调整：本仪器采用读数值为2秒的投影式光学分度装置进行螺旋角的定位调整，方便，可靠，精度高。 ●清晰、准确的误差显示：本仪器采用了电子测量记录系统将误差记录成曲线图，图形清晰、准确。 联系人：丘永达 电话：020-80905357/87684676/89814538 手机：13580381135/13958262636/13450405006/13450405008 |

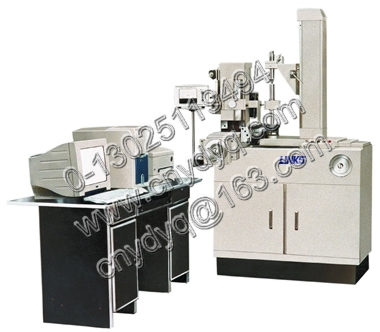

| 齿形齿向测量仪3204、3204B型的详细介绍 | 齿形齿向测量仪3204、3204B型
A.用途：
本仪器用于测量圆柱齿轮或剃齿刀，插齿刀具的渐开线齿形误差和螺旋线齿向误差，是一种结构简单、实用的高精度齿轮量仪，广泛应用于工厂 计量室或车间检查站。
| B.特点：
- 新颖的测量原理:本仪器采用基圆分级调整式测量原理，既保留了 单盘式仪器传动链短、精度稳定可靠和对环境温度要求不高的特点， 又具备一定的万能性，即只需附带13个基圆盘，就能满足常用范围测 量。
- 独特的结构:本仪器在实现基圆分级调整式测量原理上，结构独 特、有创新。整机结构简单、紧凑、合理、容易制造。
- 方便精确的螺旋角定位调整:本仪器采用读数值为2秒的投影式光 学分度装置进行螺旋角的定位调整，方便、可靠、精度高。
- 清晰、准确的误差显示:本仪器采用了电子测量记录系统将误差记 录成曲线图，图形清晰、准确。
- 3204B型在3204型基础上还具有:切向轴与垂直轴采用封闭长光栅。由计算机进行误差处理，屏幕显示误差曲线、误差数值，打印机输出测量报告。
- 3204B型有多种标准误差评值: (1)可按最新国标(GB)误差评值，分离形状和角度误差。 (2)可按用户提出的设计齿形(齿向)公差带方式误差评值。 (3)可按K形图、鼓形量(凸形量)误差评值。
| C.技术规格:- 模数...................................................1～10mm
- 齿轮最大外圆直径.........................................400mm
- 齿轮基圆直径.........................................15～380mm
- 两顶尖距离...........................................30～500mm
- 测头至下顶尖距离.....................................30～280mm
- 可测量最大齿宽............................................80mm
- 可测齿向角范围.......................................... ±45°
- 记录器垂直放大比.........................200X,500X,1000X,2000X
- 被测齿轮的最大重量........................................50kg
- 仪器净重................................................1000kg
- 仪器毛重................................................1350kg
- 包装外形尺寸............................1800mm×1260mm×1985mm
| D.仪器的组成：
1.基本配置: - 测量主机 ......................................1 台
- 电子测量记录系统 (3204型)......................1 套
- 计算机 (3204B型)...............................1 套
- 打印机 (3204B型)...............................1 台
- 微机工作台 (3204B型) ..........................1 个
- 带动器和卡箍(大 、中 、小) .................各 1 套
- 对测头装置.....................................1 套
- 测头(φ0.5,φ1,φ1.5,φ2,φ2.5,φ3,φ5,φ8)
....................................各 2 个 (共16个) - 球测头(φ3,φ5,φ8) ...............各 2 个 ( 共 6个)
- 渐开线样板和螺旋线样板 .....................各 1 件
- 成套基圆盘( 可用于基圆直径3 0 ~ 2 8 0mm)
..........................................共 1 3 块 - 记录纸(3204型 ) .............................1 0 卷
- 记录笔(3204型 )................................5 支
|
2.可选附件(价格另议)- 基圆盘(用基圆直径φ15mm~φ30mm、φ280mm~φ380mm)
3.可选功能(价格另议) | |

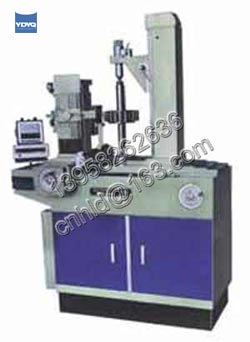

A.用途：
本仪器用于测量圆柱齿轮或齿轮刀具的渐开线齿形误差和螺旋线齿向误差，是一种结构简单、实用的高精度齿轮量仪，广泛应用于工厂计量室或车间检查站。
B.特点：
●新颖的测量原理：本仪器采用基圆分级调整式测量原理，既保留了单盘式仪器传动链短、精度稳定可靠和对环境温度要求不高的特点，又具备一定的万能性，即只需附带13个基圆盘，就能满足常用范围测量。
●独特的结构：本仪器在实现基圆分级调整式测量原理，结构独特、有创新。整机结构简单、紧凑、合理、容易制造。
●方便精确的螺旋角定位调整：本仪器采用读数值为2秒的投影式光学分度装置进行螺旋角的定位调整，方便，可靠，精度高。
●清晰、准确的误差显示：本仪器采用了电子测量记录系统将误差记录成曲线图，图形清晰、准确。
●3204B型在3204型基础上还具有：
切向轴与垂直轴用光栅数显测头位置。
计算机处理误差曲线，屏幕显示误差曲线，误差数值，打印机输出测量报告。
多种标准误差评值：
(1)可按最新国际(GB)误差评值
(2)可按德国标准(DIN)误差评值，分离形状和角度误差
(3)可按用户提出的设计齿形(齿向)公差带方式误差评值
(4)可按K形图、鼓形量(凸形量)误差评值
C.技术规格:
模数：1～10mm，可测齿向角范围：0～50°
齿轮最大外圆直径：400mm，记录器垂直放大比：200X,500X,1000X,2000X
齿轮基圆直径：15～380mm，被测齿轮的最大重量：50kg
两顶尖距离：30～500mm，仪器净重：1000kg
测头至下顶尖距离：30～280mm，仪器毛重：1350kg
可测量最大齿宽：80mm，包装外形尺寸：1800mm×1260mm×1985mm
D.成套仪器包括：
3204型：测量主机：1台， 电子测量记录系统：1套， 电子测量记录系统：1套
3204B型：测量主机：1台 ，计算机：1台，打印机：1台，微机工作台 ：1个
联系人：丘永达 电话：020-80905357/87684676/89814538 手机：13580381135/13958262636/13450405006/13450405008
|
| | |
| |
