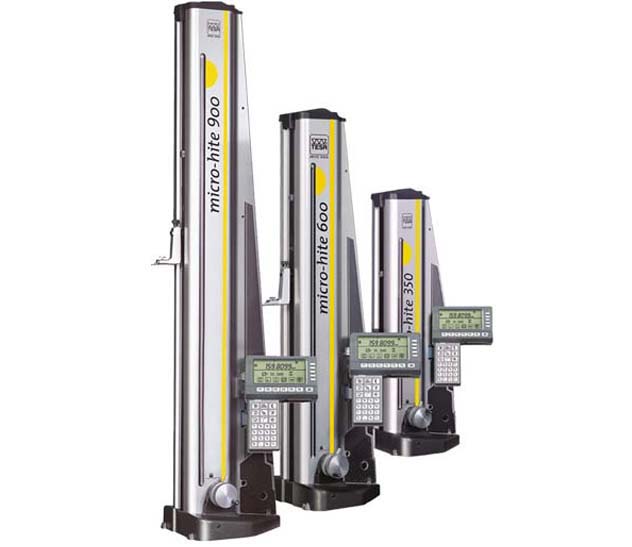

瑞士TESA MICRO-HITE 手动型数显二维测高仪

产品详细描述：

可以用来进行平面、平行面和圆柱面几何体的内尺寸、外尺寸、高度、深度或距离尺寸测量。同时可以进行一维或二维的测量。
自动搜索孔或轴的顶点，在动态探测中记录最大、最小值以及最大最小值之间的差值计算。TESA IG-13 数字式测头可以测量垂直度、直线度、平行度等偏差和跳动误差，并以ISO1101标准输出数据。
在电子测高仪上20 年的制造经验造就了高品质的设计，代表了当今的技术水平的发展；
生产现场检测的理想工具，在工作区没有任何电缆；
快速简单可靠测量，尤其是工件孔类；
365、615 和920 mm 三种量程供您选择；
显示的分辨率为0.0005, 0.001, 0.01 和0.1mm 或转换为相等的英制单位；
通过计算机辅助精度(CAA)自动修正偏移误差可以极准确测量长度、直线度和垂直度；
具有和钢一样的膨胀系数（11.5×10-6k-1）；
控制面板"ID" 和"power panel" 通过交互式的数据处理和输出，可以引导操作者的操作；
无须人工计算；
可以通过编写程序循环测量99 个工件，每个测量循环包含相关尺寸极限值的64 个指标；
内置打印机用于数据输出或利用外部打印机以A4 纸打印；
RS 232 数据输出；
每台测高仪带有SCS 校准证明；
坚固镀镍基座包括三个支撑点和经过精研；
气垫用来在平板上方便地移动测高仪；
增量式玻璃光栅具有参考点，分度间隔20 µm。光电数值捕捉(TESA 专利) ；
测量头安装在球形轴承上，通过花轮和曲柄的方法进行移动。驱动系统可以锁定和上紧。可附加微调装置(选项)。用恒定的测量力进行自动数值捕捉。图像或声音信号进行应答；
测量速度＜300 mm/s或12 in/s；
测量力1.6 ± 0.25 N(在触测点) ；
RS 232，光电式；
充电电池组或市电电源6 V, 3.0 Ah；
操作温度10 °C - 40 °C；
储藏温度–10 °C - 60 °C；
相对湿度80%，非冷凝；
防护等级IP40；
净重(不包含控制面板和电池)主体仪器350: 33 kg；600: 38 kg；900: 45 kg。

订货代号	描述	型号
00730033	TESA MICRO-HITE系统	350	1	1
00730034	TESA MICRO-HITE系统	11	600	1
00730035	TESA MICRO-HITE系统	11	1	900
每个系统包含以下组件，不含控制面板		1	111	1
00730021	1TESA MICRO-HITE主机	●	1	11
00730022	1TESA MICRO-HITE主机	11	●	1
00730023	1TESA MICRO-HITE主机	11	11	●
00760143	1标准测杆夹持器	●	●	●
00760062	1个5mm球形测头的标准测针	●	●	●
00760150	1个20mm/0.78740in标准块	●	●	●
00760142	1在底座下方产生气垫的电动气泵,已安装	●	●	●
00760141	1电池组	●	●	●
04761054	1电压转换器110-240V、50-60赫兹交流电	●	●	●
04761055	1电压转换器所用电缆	●	●	●
00760151	1TESA MICRO-HITE防尘罩	●	11	11
00760152	1TESA MICRO-HITE防尘罩	1	●	1
00760153	1TESA MICRO-HITE防尘罩	1	1	●
TESA MICRO-HITE350/600/900可选附件		1	1	1
00760157	00760141备用电池	1	1	1
00760144	附加的用于测头微移的微调装置

技术参数

型号	350	600	900
示值范围(mm)	365	615	920
使用标准附件量程(mm)	0-520	0-770	0-1075
配固定测头夹持器00760057量程(mm)	0-575	0-825	0-1130
配固定测头夹持器S07001622量程(mm)	0-745	0-995	0-1300
带标准附件精度(L单位m)	(2+3.L)μm
带标准附件重复性精度	±2s≤2μm
机械重直度(正面)(μm)	7	9	11
使用TESA IG-13垂直度(μm)	6	8	10

TESA MICRO-HITE350/600/900控制面板 "POWER PANEL"

双LC 显示尺寸128 x 63 mm；
＆ 上显示区域是测量的长度值( 7 段/符号) 以及功能符号；
＆ 下显示区域是为垂直度和直线度的测量，以及操作者控制功能键的符号测量值；
测量值( 7 位) 加上负号。主显示12.7 x 6.4 mm，辅助显示6.3 x 4.2 mm；
预置功能完成任何已知值输入，输入尺寸限制为公差特征。连续显示手动或自动触发数据的传输。输出检测报告和标题采用5 种语言。同时可用外接打印机和尺寸A4 ；
防护等级IP40。

订货代号	描述
00760163	TESA 控制面板"POWER PANEL" 用专门的程序可以进行一维和二维测量，测量垂直度、直线度。可以通过编写程序循环测量99 个工件，每个测量循环包含了64 个相关尺寸极限值的指标，以存储2500 个测量数据，统计分析功能（SPC），自身可配备打印机或利用外部打印机以A4纸打印输出结果，PCMCIA存储卡读出器可以使程序循环测量并存储结果。操作者可通过显示屏进行操作。 分辨率0.0005 / 0.001 / 0.01 和0.1 mm 0.00002 / 0.0001 / 0.001 / 0.01 和0.1 in
TESA "POWER PANEL" 控制面板附件
04766010	可以格式化的存储卡，JEIDA SRAM,128k
04764009	PC 机所用读卡器
04765008	57 mm 宽打印纸卷

测量示意

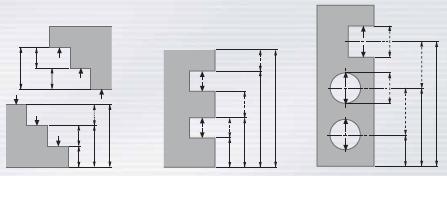

一维测量：

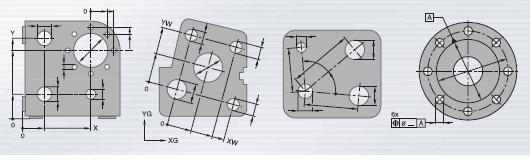

二维测量：

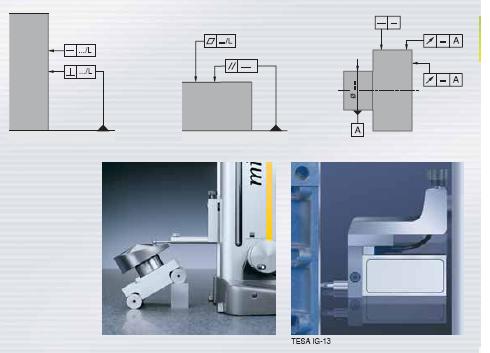

专门用于测量形位公差的编程功能-使用TESA IG-13数字测头进行检测

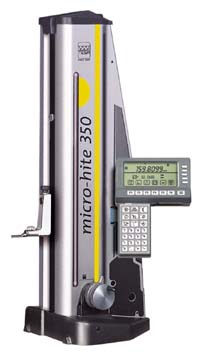

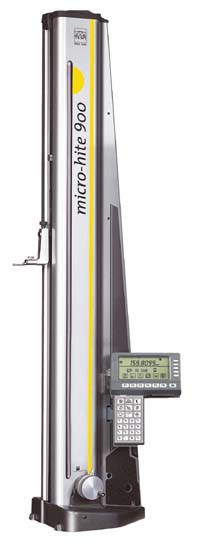

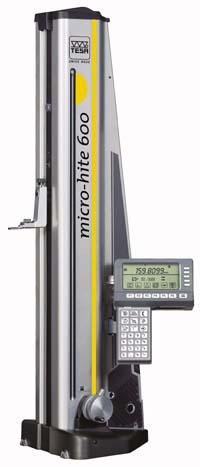

MICRO-HITE 350 MICRO-HITE 600 MICRO-HITE 900

瑞士TESA MICRO-HITE 手动型数显二维测高仪 TESA测高仪的功能特点: 　　◆TESA测高仪是一台独立电源的测高仪。它适用于测量外表面、内表面、台阶、深度和间距的尺寸，它还适用于测量形状和位置误差，例如垂直度和直线度。 　　◆本测高仪是一个模组化设计系统，故用户可根据使用要求，选购所需要的部分。 　　◆操作者能借助内装电子泵产生的气垫，轻快地使测高仪在平面上移动。 　　◆被测值即刻在控制台上显示、无需操作者作费时的人为运算。 　　◆可作1维测量、2维测量、角度测量。 　　◆可编制和执行1维或2维测量程序，包括公差和统计计算（X、CP、CPK、等） 　　◆可存储99个测量程序，每个程式可64个参数，共可存储3000个测量结果。 　　◆长度标准采用光栅。 　　◆为了保证仪器精度长期不变，测量头的自动装置和导轨系统是相互分开的悬挂式。 　　◆不论测高度，还是测垂直度、直线度，对系统误差均进行修正，从而提高了测量精度。 　　◆可在内置打印机上打印，也可输出到外接打印机在A4纸上打印。 　　◆测圆表面时，可自动搜索到转折点。 　　◆测头直径值自动补偿，即可作补偿测头直径值的测量。 　　◆测量时也可表示链式尺寸。 　　◆可显示变动量从而用作平行度误差等的测量。 　　◆测量值可直角坐标值显示，也可极坐标值显示。 　　◆检测后，可以逐一对存储的测量结果进行检查，以检查有无粗大差错。 　　◆可作坐标原点平移、坐标旋转，从而建立要求的坐标系。 　　◆可以设置理论点（虚点）。 　　◆由在一圆周上均匀的几个实际圆测量，计算它们的回归圆直径，回归圆的圆心位置。 　　◆使用IG-13测头，可以测垂直度、直线度，测量结果可打印曲线，可显示实际垂直度的最小二乘直线的直线度误差。 　　◆对测量文件可进行检查修改、删除、复制。 　　◆可提供统计分析软件。 　　◆具有系统"自测"检查功能。 1、 技术资料： 型 号 测量显示范围 最大误差 MICRO-HITE 350 　　365mm （2+3L）um MICRO-HITE 　　600 　　615mm （2+3L）um MICRO-HITE 900 　　920mm （2+3L）um 测量不确定度（2+3L）毫米（L单位米） ◆重复性+2s-2s小于等于2um ◆用TESA IG-13测头（No.07.60140）时，垂直度和直线度的最大测量误差：（正向测量和侧向测量时）：3um ◆控制台上显示的解析度：0.0005/0.001/0.01/0.1/1mm ◆允许测头移动速度：300mm/s ◆取样时测力1.6N正负0.25N ◆介面RS232 2、 供货范围介绍： 　　2.1带"POWER PANEL"控制台的350数显测高.NO.07.30033+07.60163 　　　　NO.07.30033包括下列条件： 　　　　◆TESA MICRO-HITE350主机NO.07.30033 　　　　◆TESA MICRO-HITE350主机NO.07.30034 　　　　◆TESA MICRO-HITE350主机NO.07.30033 　　标准配置： 　　　　◆可充电电池盒 NO.07.60141 2 　　　　◆电子泵 NO.07.60142 2 　　　　◆电源转换器 NO.47.61054 2 　　　　◆电源转换器的电源线 NO.47.61055 1 　　　　◆标准测头固定臂 NO.07.60143　1 　　　　◆5mm 硬制合金球测头 NO.07.60062　1 　　　　◆标准件用于检定直径常数 标准尺寸 20.00mm NO.07.60150　1 　　　　◆防尘罩 NO.07.60152 或 NO.07.60153　1 　　　　◆SCS的合格证书 1set 　　　　◆仪器使用说明书　1 　　必选配件： 　　　　◆1D控制台 07.60145 　　　　◆2D控制台 07.60163 　　2.2选购件 　　　　2.2.1 IG-13 数位式探头组 NO.07.600140 　　　　　包括： 　　　　　◆IG-13数位式探头 NO.07.60139 1 　　　　　◆用于IG-13探头的固定臂 NO.07.60138 1 　　　　2.2.2测针类 　　　　　1. 3mm硬质合金测针 NO.07.60061 　　　　　2. 10mm硬质合金测针 NO.07.60060 　　　　　3. 测针，为硬质合金桶状测头，用于测量圆柱孔和内螺纹。 　　　　　　直径D为2.2mm，用于测M3至M16螺纹NO.07.60066 　　　　　　直径D为4.5mm，用于测M6至M18螺纹NO.07.60067 　　　　　　直径D为9.7mm，用于测M12至M150螺纹NO.07.60068 　　　　　4. 测针，为硬质合金盘状测头，用于测槽、太肩等形状处尺寸） 　　　　　　圆盘厚E=1mm，盘直径4.5mm NO.07.60074 　　　　　　圆盘厚E=2mm，盘直径14mm NO.07.60075 　　　　　　圆盘厚E=3mm，盘直径19mm NO.07.60076 　　　　　5. 测针，为圆柱形测头，圆柱直径2Mm NO.07.60082 　　　　　6. 测针，为硬质合金形测头M1.4连接螺纹 　　　　　　测头直径1mm NO.18.60201 　　　　　　测头直径2mm NO.18.60202 　　　　　　测头直径3mm NO.18.60307 　　　　　　多用测针固定杆，用于固紧螺纹为M1.4和M2.5的小测针 NO.07.60096 　　　　 7. 测针，为硬质合金圆柱测头，圆柱直径10mm长度12mm。测针其余部位为谇硬 NO.07.60093 　　　　 8. 测头位置可调的测针，测头一端平面，一端为球面，调整用2.5mm 内六教扳手 NO.07.60094 　　　　2.2.3测针连接臂类 　　　　　1.水平方向延伸用测针连接臂 　　　　　　延伸长度 110mm（L=75mm） NO.07.60086 　　　　　　延伸长度 185mm（L=150mm） NO.07.60087 　　　　　2.测针连接臂，用于扩大测量范围 NO.07.60057 　　　　2.2.4测针连接臂套 　　　　　1. 圈套测针，连接臂选购件NO.07.60148 　　　　　　包括上面介绍的全部测针和连接臂，装于一附件盒中供货 　　　　　2. 部分测针、连接臂选购件 NO.07.60173 　　　　　　包括：07.60061 07.60060 07.60075 07.60096 18.60201 18.60202 18.60203 18.60307 07.60093 07.60094装于一附件盒中供货 　　　　　3.测针、固定杆选购件套 NO.07.60175 　　　　　　装在聚丙烯盒中供货，包括：测针连接件 NO.07.60177 　　　　　　测头，谇硬钢制，适用于测槽、孔、台阶等，倾斜 8度 NO.07.60178 　　　　　　测头，谇硬钢制，适用于深度测量和各径向排孔的孔 NO.07.60179 　　　　　　测头，谇硬钢制，球径为： 　　　　　　0.9mm NO.07.60180 　　　　　　1.9mm NO.07.60181 　　　　　　2.9mm NO.07.60182 　　　　　　测针，8mm底径的锥形测针，谇硬钢制 NO.07.60183 　　　　　延伸件： 　　　　　　长20mm，M3至M3连接 NO.07.60184 　　　　　　长20mm，M3至M2.5连接 NO.07.60185
