一、特点：

采用投影屏读取，使用更方便。

投影屏采用腊屏技术，成像清晰，视场亮度匀称。

优质铸铁底座，刚性强，稳定性高

双线套单线读数系统，瞄准精度高。

多种附件配置，满足各种测量要求。

二、用途：

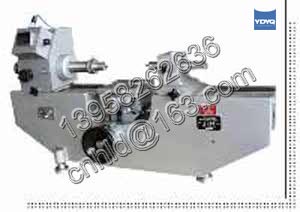

投影万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外，还可以使用仪器所附有的专用设备进行各种特殊测量工作。

其使用范围如下：

外尺寸

平行平面被测件的测量，如量块。

球形平面被测件的测量，如钢球。

柱形平面被测件的测量，如圆柱体直径。

内尺寸

平行平面被测件的测量，如卡板

孔径的测量，如环规。

螺纹：

内外螺纹中径的测量

比较测量：

选购卧式投影光学计管（或目视卧式光学计管）及大小活动测钩即可进行比较测量。

三、仪器规格参数：

测量范围

直接测量（mm）：0~100

比较测量（mm）；0~500（外尺寸）

内尺寸：使用大小测钩深度从4~50 mm时，10~200 mm

使用电眼测量装置时（mm）：1~20

外螺纹中径测量时，至180 mm

内螺纹中径测量深度为10~50 mm时：14~2×（70-臂厚）mm

最小分划值（mm）：0.001

测量力:一般情况时  1.5~2.5N

使用电眼装置测量时   0

仪器示值稳定性

外尺寸测量时,仪器稳定性:0.3μm

内尺寸测量时,仪器稳定时:0.5μm

直接测量时,仪器的准确度:

外尺寸测量时：＜（1+L/200）μm

内尺寸测量时：＜（1.5+L/200）μm

L为被测件长度，单位：㎜

万能工作台

（1）       测微鼓分度值：0.01㎜

（2）       横向行程:25㎜

（3）       垂向行程：100㎜

（4）       荷重：10㎏

顶针架最大夹持直径：

当长度小于85㎜时，φ180㎜

当长度等于200㎜时：φ20㎜

螺帽内径配合尺寸：φ6H7

测量杆与测帽内径配合的外径尺寸：φ6g6

主要附件：

（1）       电眼测孔装置

（2）       内测装置

（3）       内螺纹中径测量装置

（4）       顶针架

（5）       测头、测帽等。

（6）       浮动工作台

仪器外形尺寸：

长×宽×高：100×370×620㎜

仪器重量：127㎏
