产品[JX15A视频测量显微镜]资料

点击看大图
如果您对该产品感兴趣的话,可以

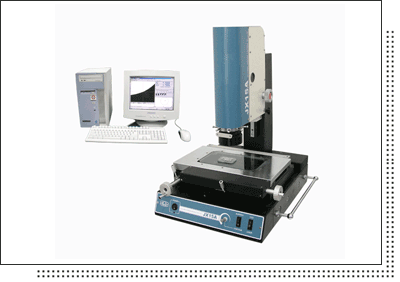

产品名称: JX15A视频测量显微镜
产品型号: JX15A视频测量显微镜
产品展商: 广精精密仪器
简单介绍
JX15A视频测量显微镜 一、特点: 仪器采用大行程工作台,花岗岩底座和立臂,结构坚固、稳定。 仪器采用光栅线位移传感器作为测量元件。 仪器采用CCD摄像机采集被测件图像并送入计算机进行图像处理。 仪器配有二维图像测量软件,可以完成各种复杂的测量工作。 仪器造型美观,布局合理,操作方便。 半导体激光器发出红色光点,能快速、准确地确定被测部件。 透射和反射照明采用高亮度、长寿命发光二极管作光源。 测量结果可与AUTOCAD软件进行通讯,为计算机辅助设计提供 准确的测绘图形。 二、用途: JX15A视频测量显微镜是制作行业的计量部门或车间检查站广泛使用的一 种多用途计量仪器。仪器具有精密二坐标工作台,并以光栅尺作为长度测量传 感器。该仪器采用CCD图像采集、处理技术,取代传统显微镜的目视测量。具 有较高的测量精度和操作效率。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
JX15A视频测量显微镜的详细介绍
JX15A视频测量显微镜

一、特点



仪器采用大行程工作台,花岗岩底座和立臂,结构坚固、稳定。
仪器采用光栅线位移传感器作为测量元件。
仪器采用CCD摄像机采集被测件图像并送入计算机进行图像处理。
仪器配有二维图像测量软件,可以完成各种复杂的测量工作。
仪器造型美观,布局合理,操作方便。
半导体激光器发出红色光点,能快速、准确地确定被测部件。
透射和反射照明采用高亮度、长寿命发光二极管作光源。
测量结果可与AUTOCAD软件进行通讯,为计算机辅助设计提供
准确的测绘图形。



二、用途:



JX15A视频测量显微镜是制作行业的计量部门或车间检查站广泛使用的一
种多用途计量仪器。仪器具有精密二坐标工作台,并以光栅尺作为长度测量传
感器。该仪器采用CCD图像采集、处理技术,取代传统显微镜的目视测量。具
有较高的测量精度和操作效率。



三、典型测量对象有:



测量各种金属加工件、冲压件、塑料件的直径、长度、角度、孔的位置等。
测量各种刀具、模具、量具的几何参数。
测量印刷电路板上线条宽度,距离和元件焊装孔的尺寸和位置。
测量各种零件的二维形位误差。



四、规格参数;



工作台坐标测量范围(mm
X坐标:0~200
Y坐标:0~100
XY坐标显示当量:0.001 mm
工作台坐标示值准确度:    4+L/50μm ,
   其中L为被测长度单位:
CCD摄像机:1/2″黑白摄像机;
象素数795H)×596V

物镜放大率:
1×(选购)
3×(标配)
5×(选购)
物方视场(mm
6.4×4.8
2.1×1.6
1.3×0.9
视觉放大率(14″时):
38×
113×
190×






工作台最大承载荷重:   15

联系人:丘永达   电话:020-80905357    手机:0-13450405008(广州),0-13958262636(宁波)
