| 三坐标测量机>>>英国雷尼绍Renishaw 测针>>>Renishaw坐标测量机机动测座
| | |
如果您对该产品感兴趣的话,可以
产品名称: Renishaw坐标测量机机动测座
产品型号: Renishaw坐标测量机机动测座
产品展商: 广精精密仪器
简单介绍
Renishaw坐标测量机机动测座，PH10M PH10M和PH10MQ可配备较长的加长杆和高性能测头，如SP600M或TP7M。高重复自动铰接的优势在于，可快速交换测头或加长杆，无须重新标定。 PH10MQ PH10MQ 是 PH10M 的变体，可使机动测座直接与轴套连接，而测座 B 轴位于轴套内。本选件提供了灵巧短小的测头底座，只有 A 轴位于轴套之外。 PH10T PH10T 是 PH10M 带 M8螺纹的版本。所有 M8 螺纹的测头和加长杆均可直接安装到测座上。PH10T 与Renishaw所有探针和模块交换系统完全兼容。 PH50 PH50 机动测座系统属淘汰产品。请访问Renishaw网站上的 再现活力! 联系人：丘永达 电话：020-80905357/87684676/89814538 手机：13580381135/13450405006/13450405006/13450405008 |
| Renishaw坐标测量机机动测座的详细介绍 | Renishaw坐标测量机机动测座 | | Renishaw坐标测量机机动测座 | Renishaw坐标测量机机动测座 Renishaw坐标测量机机动测座
用于柔性测量和精确再定位的可重复定位和伺服定位测座
机动测座赋予了 DCC 机器进行测头再定位的附加功能，可使测头以最佳角度检测工件，既能满足测量要求，又能实现最佳测量结果。 可实现手动坐标测量机测头重复定位的测座
机动测座为坐标测量机用户提供了极大的灵活性
机动可重复定位测座，如Renishaw的 PH10 系列，可使测头实现 720 个位置的重复定位；配用长达 300 mm 的加长杆，可对极难到达的工件进行特性测量。
PHS1 伺服定位测座采用持续的两轴伺服驱动，可使测头在任意角度定位。PHS1 设计用于条件恶劣的测量环境，这种情况下通常需要进行角度位置精细调整及长距离的测量。  |  | PH10M 和 SP600M | PH10M 和 TP7M |
机动可重复定位测座
用于测头柔性测量和精确再定位的可重复定位测座
Renishaw的机动可重复定位测座系列由三种 PH10 型号组成。
高扭矩、可实现 720 个位置重复定位的机动可重复定位测座
机动可重复定位测座能使测头实现 720 个位置的重复定位。
除此之外，PH50 还可配用长达 300mm 的加长杆，对最难到达的工件进行特性测量。

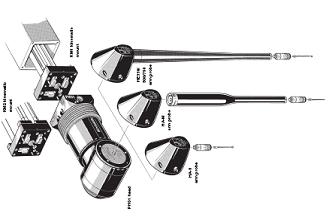

PH10M
PH10M和PH10MQ可配备较长的加长杆和高性能测头，如SP600M或TP7M。高重复自动铰接的优势在于，可快速交换测头或加长杆，无须重新标定。
PH10MQ
PH10MQ 是 PH10M 的变体，可使机动测座直接与轴套连接，而测座 B 轴位于轴套内。本选件提供了灵巧短小的测头底座，只有 A 轴位于轴套之外。
PH10T
PH10T 是 PH10M 带 M8螺纹的版本。所有 M8 螺纹的测头和加长杆均可直接安装到测座上。PH10T 与Renishaw所有探针和模块交换系统完全兼容。
PH50
PH50 机动测座系统属淘汰产品。请访问Renishaw网站上的 再现活力! PH10T/TP20/EM2 | PH10T 自动旋转测头座 | - 全自动测头座；
- 可以连接所有M8螺纹接口测头和加长杆；
- 使用PEL加长杆，最长可以支持300.00mm(11.81英寸)测头；
- 每隔7.50度一个定位，空间中有720个方向定位。
| | 重定位精度 | <0.50μm(测针长度=48.00mm) | 理论步间距精度 | ±0.24mm(使用TP6测头、A-5000-3553测针时) | 7.50°旋转时间 | 2.50秒 | 全程旋转时间 | 3.50秒 | A(垂直)方向旋转 | 0.00°～105.00°（间隔7.50°） | B(水平)方向旋转 | 0.00°～±180.00°（间隔7.50°） | 最大输出扭矩 | 0.45Nm | 空间重定位方向 | 720个 | 最大输出扭矩 | 0.45Nm | 正常工作温度范围 | 10.00℃～40.00℃(50.00℉～104.00℉) | 可支持测头最大长度 | 300.00mm(11.81 in) | 重量 | 645.00g | 下端接口类型 | M8 | 下端可接用配件 | 可以直接连接使用的加长杆：PEL； 可以直接连接使用的测头：TP2、TP20、TP200、TP200B、TP6。 |
| PH10M 自动旋转测头座 | - 全自动测头座；
- 可以连接所有M8螺纹接口、多线接口测头和加长杆，支持接触式、扫描时等多种测头；
- 使用各种加长杆，最长可以支持300.00mm(11.81英寸)测头；
- 每隔7.50度一个定位，空间中有720个方向定位。
|
| 重定位精度 | <0.50μm(测针长度=48.00mm) | 理论步间距精度 | ±0.30mm(使用TP6测头、A-5000-3553测针时) | 7.50°旋转时间 | 2.50秒 | 全程旋转时间 | 3.50秒 | A(垂直)方向旋转 | 0.00°～105.00°（间隔7.50°） | B(水平)方向旋转 | 0.00°～±180.00°（间隔7.50°） | 最大输出扭矩 | 0.45Nm | 空间重定位方向 | 720 | 最大输出扭矩 | 0.45Nm | 正常工作温度范围 | 10.00℃～40.00℃(50.00℉～104.00℉) | 可支持测头最大长度 | 300.00mm(11.81 in) (使用PAA3) 450.00mm使用碳纤维加长杆 | 重量 | 645.00g | 下端接口类型 | 多线接口 | 下端可接用配件 | 可以直接连接使用的加长杆：PEM、PAA； 可以通过PAA转换后连接使用的加长杆：PEL； 可以直接连接使用的测头：TP7M、TP6A、SP25M、SP600M； 可以通过PAA转换后连接使用的测头：TP2、TP20、TP200、TP200B、TP6。 |

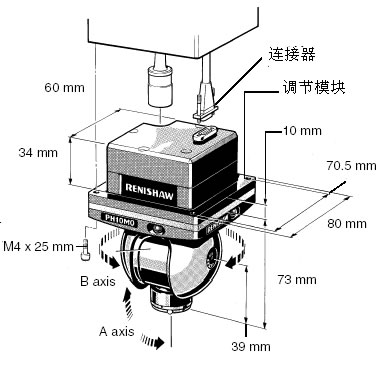

| PH10MQ 自动旋转测头座 | - 全自动测头座；
- 可以连接所有M8螺纹接口、多线接口测头和加长杆，支持接触式、扫描时等多种测头；
- 使用各种加长杆，最长可以支持300.00mm(11.81英寸)测头；
- 每隔7.50度一个定位，空间中有720个方向定位；
- PH10M的缩短版。
| | 重定位精度 | <0.50μm(测针长度=48.00mm) | 理论步间距精度 | ±0.30mm(使用TP6测头、A-5000-3553测针时) | 7.50°旋转时间 | 2.50秒 | 全程旋转时间 | 3.50秒 | A(垂直)方向旋转 | 0.00°～105.00°（间隔7.50°） | B(水平)方向旋转 | 0.00°～±180.00°（间隔7.50°） | 最大输出扭矩 | 0.45Nm | 空间重定位方向 | 720 | 最大输出扭矩 | 0.45Nm | 正常工作温度范围 | 10.00℃～40.00℃(50.00℉～104.00℉) | 可支持测头最大长度 | 300.00mm(11.81 in) (使用PAA3) 450.00mm使用碳纤维加长杆 | 重量 | 730.00g | 下端接口类型 | 多线接口 | 下端可接用配件 | 可以直接连接使用的加长杆：PEM、PAA； 可以通过PAA转换后连接使用的加长杆：PEL； 可以直接连接使用的测头：TP7M、TP6A、SP25M、SP600M； 可以通过PAA转换后连接使用的测头：TP2、TP20、TP200、TP200B、TP6。 |
| PHS1 伺服电机旋转测头座 | - 两轴连续旋转自动测头，可以实现无级定位；
- 适用较难测量的测头角度和测量位置；
- 通过KM1 /KM2进行可重复交换；
- 可以和PH10M/T快捷的进行交换；
- 2轴扫描，可以在±184.00°范围内几乎任意角度进行定位；
- 最长支持750.00mm测针；
- 自动更换测头。
|
| 机械离合误差 | 3.00N±0.5N | 最大输出扭矩 | 2.00Nm | 移动速度 | 最大：150°s-1；典型：120°s-1 | D方向旋转/E方向旋转 | ±184.00° (无级定位) /±184.00° (无级定位) | 角度分辨率 | 0.20 arc second (弧秒) | 撞击保护 | 信号头部保护装置和运动超行程单元 | 正常工作温度范围 | 10.00℃～40.00℃(50.00℉～104.00℉) | 可支持测头最大长度 | 750.00mm | 可支持测头最大重量 | 1000.00g | 重量 | <3000.00g | 测头更换架 | ACR2 | 下端接口类型 | HE750、HE500、HE330、HA-8 M8 adaptor：多线接口 HA-M multiwire adaptor：多线接口 | 下端可接用配件 | 可以直接连接使用的加长杆：PEM、PAA； 可以通过PAA转换后连接使用的加长杆：PEL； 可以直接连接使用的测头：TP7M、TP6A、SP25M、SP600M； 可以通过PAA转换后连接使用的测头：TP2、TP20、TP200、TP200B、TP6。 |

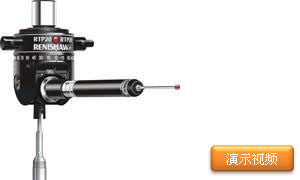

| RTP20 自动/手动双用旋转测头座 | - 提高工作效率，实现了无电机自动旋转测头。
- 自身带有加长杆，最长支持测头长度达到168mm(含测针)。
- 可以使用MCR20测头自动更换架。
- 下端TP20磁性接口在X、Y方向提供可靠的碰撞保护。
| | 测头状态指示 | 1个LED指示灯 | 位置重复性（2σ，测针尖） | 1.50µm（使用SF模块以及10.00mm测针） 2.50µm（使用EM2模块以及20.00mm测针） | 测头旋转方式 | 方式1：通过绕杆进行自动旋转； 方式2：手动旋转。 | A方向旋转 | 0.00°～90.00°（步间距：15.00°，共7个位置） | B方向旋转 | ±180.00°（步间距：15.00°，共24个位置） | 旋转锁定装置 | 双侧单锁杆 | 最大负荷 | 使用TP20的EM2加长模块（94.5mm） | 重量 | 208.00g | 工作温度 | 10.00℃～40.00℃（50.00℉～104.00℉） | 存放温度 | -10.00℃～70.00℃（14.00℉～158.00℉） | 电缆接口 | 5 pin DIN 180° socket | 上端接口类型 | 光杠接口 | 下端接口类型 | TP20磁性接口 | 上端可接用配件 | 直接连接Z轴 | 下端可接用配件 | TP20所有型号模块 |

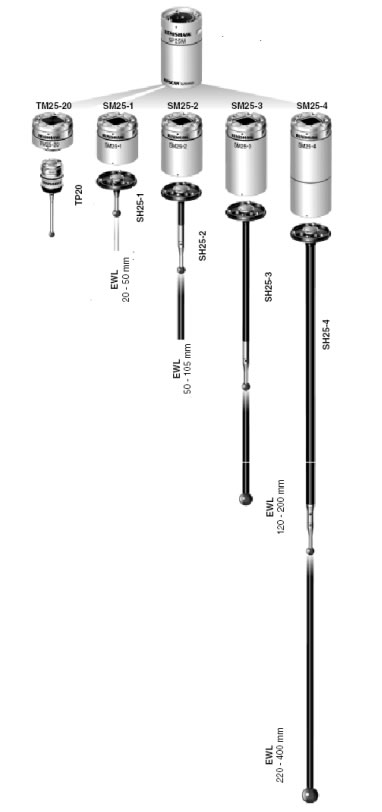

| SP25M 紧凑式扫描测头 | - 世界上最小的扫描测头，直径仅为25 mm。
- 优异的计量性能 — 独立的光学传感和三次多项式补偿。
- 四个模块在各种测针长度（最长可达400 mm）范围内均具有理想的性能。
- 二合一传感器 — 扫描和触发。
- 防碰撞保护功能，测针更换简单。
- 快速简便的测头标定过程。
- 适于轮廓和外形测量。
- 适合用于机动可重复定位测座,灵活性更强，扫描循环时间更短。
- 设计简洁、刚性好，可靠性更高 — 无马达或锁定机构。
|

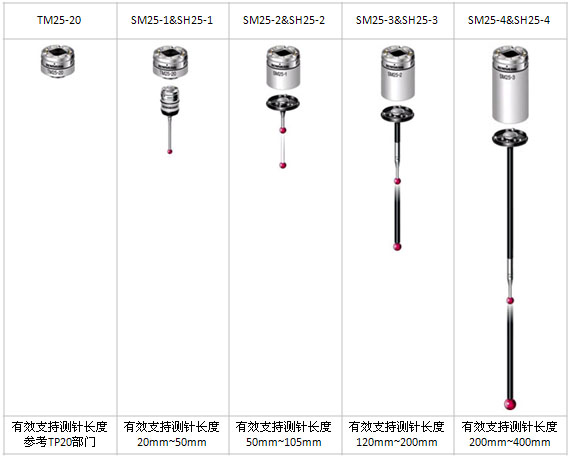

| | 测头属性 | 3轴模拟测量 (X, Y, Z)：在XY平面的旋转运动，Z方向有平移 使用TM25-20模块可以转换为普通接触式测头，支持所有TP20模块 | 测量范围 | 在X、Y和Z方向为±0.50 mm | 超行程范围 | ±X：2.00mm ±Y：2.00mm ＋Z：1.70mm －Z：1.20mm | 分辨率 | UCC2子卡或AC3接口卡时< 0.10 µm | 测头直径 | Φ25.00mm | 弹簧刚性 | 使用模块支持的最短测针长度时：0.60N/mm 使用模块支持的最长测针长度时：0.20N/mm | 重量 | SP25M body ：60.00g SM25-1 模块 ：35.00g SM25-2 模块 ：40.00g SM25-3 模块 ：49.00g SM25-4 模块 ：71.00g TM25-20 模块：40.00g | 有效测针长度范围 | SM25-1＋SH25-1：020.00mm～050.00mm SM25-2＋SH25-2：050.00mm～105.00mm SM25-3＋SH25-3：120.00mm～200.00mm SM25-4＋SH25-4：200.00mm～400.00mm TM25-20：参考TP20个模块参数 | 碰撞保护 | X、Y、—Z：模块或测针架折断 ＋Z：内置缓冲块设计 | 减振 | 单个粘性流体减振器 | 电源 | ＋12.00V(±05.00%) －12.00V(＋10.00%/－08.00%) ＋05.00V(＋10.00%/－13.00%)DC | 测头更换架 | FCR25、FCR25-3、FCR25-6、 | 上端接口类型/ 下端接口类型 | 多线接口/M3螺纹接口 | 上端可接用配件 | 可以直接连接使用的测头座：PH10M(Q)自动测头座 可以直接连接使用的加长杆：PEM | 下端可接用配件 | M3系列测针 |
| SP600 扫描测头 | 高速扫描高达300.00毫米/秒，快速点测量，高频率响应。 低测力提供最大的应用灵活性。 极其坚固的设计能够承受一定强度的碰撞。 拥有成本低，具有优良的产品寿命，超过50,000小时运作。 质量轻，结构刚度高，摩擦阻尼提供卓越的动态性能特性。
| SP600 | SP600M | SP600Q | | | | 上端光杠接口 | 上端多线接口 | 上端接口，短小设计 | 首选应用 | 高速接触式扫描 | 测头属性 | 3轴模拟测量 (X, Y, Z)：在XY平面的旋转运动，Z方向有平移 | 测量范围 | 在X、Y和Z方向为±1.00 mm （使用300.00mm测针） | 超行程范围 | ±X：依靠SH600的磁性运动学接口进行保护 ±Y：依靠SH600的磁性运动学接口进行保护 ＋Z：依靠SH600的磁性运动学接口进行保护 －Z：内置缓冲块设计 | 分辨率 | 使用AC2接口设计选项：0.10µm 使用AC1接口设计选项：1.00µm | 弹簧刚性 | 使用模块支持的最短测针长度时：1.20N/mm | 重量 | SP600：172.00g SP600M：216.00g SP600Q：299.00g | 最大支持测针长度 （不超过最大支持测针重量前提下） | 使用SH600 STD 测针吸盘：200.00mm 使用SH600 EXT 测针吸盘：300.00mm | 最大支持测针重量 （不超过最大支持测针长度前提下） | 20g | 测头更换架 | SCR600、MRS with SCP600 | SP600M | 上端接口类型 | 多线接口 | 上端可接用配件 | 可以直接连接使用的测头座：PH10M(Q)自动测头座 可以直接连接使用的加长杆：PEM | SP600 SP600Q | 上端接口类型 | 光杠接口 | 上端可接用配件 | 自加工件 | 下端接口类型 | M4螺纹接口 | 下端可接用配件 | M4系列测针 |

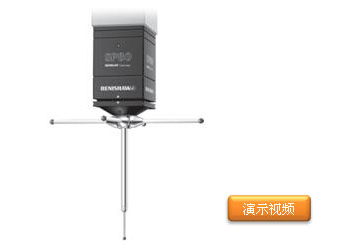

| SP80 / SP80H 超高精度扫描测头 | - 使用数字光栅尺及读书头，提供高精度扫描；
- 支持超长测针能够进行深孔测量；
- 内部应用光学原理感知测针方向；动态测针变化提高灵活性；
- 低惯性的动态响应机制。
- 设计简洁、刚性好，可靠性更高 — 无马达或锁定机构。
|  | 测头属性 | 3轴高速接触式扫描 | 使用方式 | SP80：垂直使用 SP80H：水平使用 | 测头体积 | 80.00mm×80.00mm×150.00mm | 测量范围 | SP80：在X、Y和Z方向为±2.50mm SP80H：在X、Y方向为±2.50mm，在Z方向为±1.25mm | 超行程保护 | ±X：依靠SH80的磁性运动学接口进行保护 ±Y：依靠SH80的磁性运动学接口进行保护 ＋Z：依靠SH80的磁性运动学接口进行保护 －Z：内置缓冲块设计 | 光栅分辨率 | 0.02µm | 弹簧刚性 | SP80：在X、Y和Z方向为1.80N/mm SP80H：在X、Y方向为1.80N/mm，在Z方向为2.50 N/mm | 重量 | SP80：860.00g SP80H：860.00g SH80：185.00g KM80：110.00g | 最大支持测针长度 （不超过最大支持测针重量前提下） | SP80：500.00mm SP80H：200.00mm | 最大支持测针重量 （不超过最大支持测针长度前提下） | 500g | 测头更换架 | MRS with SCP80 | 上端接口类型/下端接口类型 | KM80/M5螺纹接口 | 上端可接用配件 | 通过KM80直接连接Z轴 | 下端可接用配件 | M5系列测针 |
SP25M扫描测头，采用创新性的Renscan技术，具有极大的灵活性的同时保持了良好的扫描性能。作为创新一代的产品，SP25M集两种测头为一身，可通过扫描进行形状的评价，同时通过触发测量，完成尺寸和位置的测量。  SP25扫描测头 | 测头性质 | 三维连续扫描，更换TP20模块可做触发式测量 | 测量精度范围 | ±0.5nm在任意方向的便宜量 | 扫描行程范围 | XY方向±2mm ＋Z：1.7mm -Z：1.2mm | 扫描分辨率 | ≤0.1μm | 触发力 | 短模块：0.6N/mm | 长模块：0.2N/mm | 测头直径 | 25mm | 重量 | SP25M传感器：65g | SM25M-1扫描模块传感器＋SH25-1：35g | SM25M-2扫描模块传感器＋SH25-2：40g | SM25M-3扫描模块传感器＋SH25-3：49g | TM25M-20扫描模块传感器＋TP20标准测力模块：40g | 应用测针长度 | 20mm—200mm(M3螺纹测针) | 测头座选择 | PH10M/MQ PH6M 也可使用ACR1/3交换架 | 电源 | ＋12 /－12/ 5V直流 |
|
|
联系人：丘永达 电话：020-80905357/87684676/89814538 手机：13580381135/13450405006/13450405006/13450405008 |
| | |
| |
