NAL200系列水准仪
|
| 产品应用： |
| |
NAL200系列水准仪可用于国家的三、四等水准观测，满足各种建筑施工工程及水准测量要求。本产品具有自动补偿功能，可大大提高作业效率及避免差错。 |
| |
| 性能特点： |
| |
·补偿器采用交叉吊丝结构、空气阻尼器 |
| |
·自带检查按钮、避免补偿器出错 |
| |
·望远镜密封防水，防水等级达IP55 IEC529(国际标准) |
| |
·采用短视距望远镜，可用于室内装潢 |
| |
·采用环保色流行设计

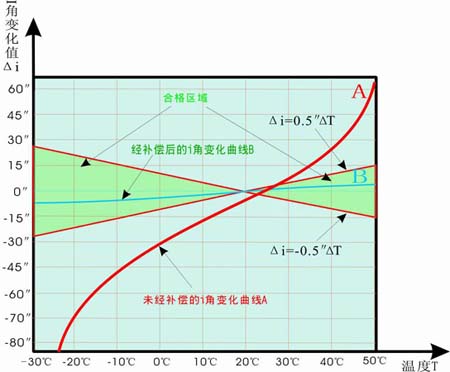

大家都知道补偿器是由金属材料和玻璃材料组成，而这些材料受到温度的影响，会引起补偿器微量的变化，从而导致i角的变化。未经温度补偿的仪器，往往满足不了国家标准的GB/T 10156-4997的要求。下图中红线边界内绿色区域为温度变化时补偿器变化的合格区域（企业标准规定：±0.5″/摄氏度）。图中红色粗曲线内A为未经温度补偿的水准仪i角变化曲线。DSZ2已加有温度补偿装置，利用温度补偿装置对i角随温度的变化量进行修正，如图中绿色粗线B为经补偿后的i角的变化曲线，从而使仪器在温度变化较大的恶劣条件下也能满足使用要求，对长时间的变形观测尤为适用。
|
补偿器温度补偿原理图
|
| |
|
技术特征: |
|
仪器型号
|
NAL220 |
NAL222 |
NAL224
|
NAL228
|
NAL232
|
|
每公里往返测量标准偏差
|
±2.5mm |
±2.0mm
|
±1.5mm
|
±1.0mm *1
|
|
望远镜
|
成像
|
正像
|
|
放大倍率
|
20× |
22× |
24×
|
28×
|
32×
|
|
有效孔径
|
36mm
|
40mm
|
|
最短视距
|
0.8m
|
1m
|
|
乘常数 |
100 |
|
加常数 |
0 |
|
补偿器
|
|
±15′
|
|
安平精度
|
±0.5″
|
±0.4″
|
|
圆水泡角值
|
8′/2mm
|
|
度盘刻划 |
360° |
|
分度间隔
|
1° |
|
工作温度 |
-30°～ +50° |
|
仪器重量
|
2kg
|
*1:应采用高质量铟钢尺，并与观测技术有关
|
|
|
