ML系列接触式三坐标测量机
主要用于机械、汽车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量。主机结构 花岗岩的导轨和工作台，移动桥式结构，保证整机机械系统的精确稳定；无磨擦的全气浮支承导轨，最大限度地养活运动中的角摆；自粘式带状金属光栅尺与平台、横梁及Z轴花岗岩基体融为一体，使其三轴具有同样的温度膨胀系数从而增加了仪器的稳定性。
技术参数：
测量范围 X：500mm-1500mm Y：800MM-3500mm Z：400mm-1200mm
测量示值误差 E≤（2.5+L/300 - 4.5+L/150)μm
探测误差 R≤（2.5-4)μm
长度测量系统 Renishaw精密光栅系统
探测系统 Renishaw测头系统
控制系统 PC总线DSP三轴矢量控制系统
驱动系统 直流伺服
电源 220V±10%,50/60Hz,1000W
压缩空气 （0.4-0.5)MPa
压缩空气流量 300L/min(0.4MPa)
使用环境 温度(20±2)℃；
湿度55%-65%。
其他： 利用坐标测量技术、计算机测控技术及最先进的动态测量系统进行工件表面点的采集和数据处理。可使用双旋转测头系统及不同测杆、测头的组合，配合各种通用或专用测量软件，方便实现对三维工件的测量，并可根据需要加装CCD光学测头和激光扫描测头，以扩展其功能和应用领域 。

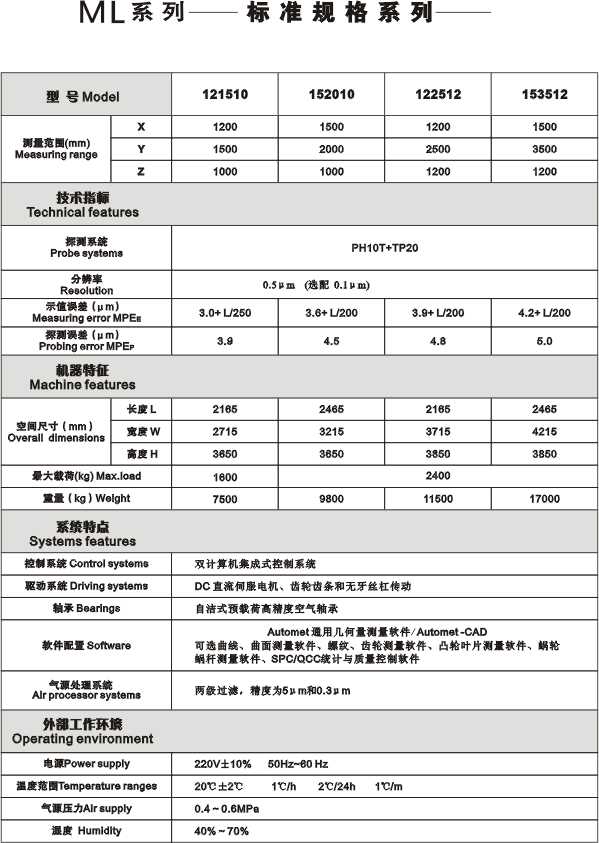

ML系列测量机简介
• ML 系列测量机设计采用刚性好、质量轻的单边高架移动桥式结构，为大中型测量机首选的机械设计形式，其显著提高了 Y 轴导轨的运动精度并降低了移动桥框架的重量，提高了系统的运动性能，大幅降低了 Y 轴运动中的横梁角摆现象，确保了系统的精度及稳定性。
• 运用单边高架技术提高了系统的结构刚性及稳定性。
• 具有承载能力强、装卸空间宽阔、便捷。
• 三轴导轨均采用优质花岗岩，使三轴具有相同的温度特性，因而具有良 好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形最小。
• 采用 Y 轴导轨上移技术，降低了横梁的重量，显著提高了系统运动性能 。
• 三轴导轨均采用自洁式预载荷高精度空气轴承，运动更平稳。
• 驱动系统采用进口高性能直流伺服电机、进口摩擦杆传动装置，确保传 动更快捷、更精准、运动性能更佳。
• Z 轴采用气缸平衡装置，极大的提高了 Z 轴的定位精度及稳定性。
• 控制系统采用德国高集成度 SB 专用数控系统，从而大大的提高系统的性能、可靠性和抗干扰能力。
• 软件采用具有独立知识产权的、功能强大的 AC-DMIS 测量软件包，其完善的测量功能和联机功能，为用户提供了完美的测量解决方案。
此精度依照 ISO 10360-2 标准及 JJF 1064-2000标准。

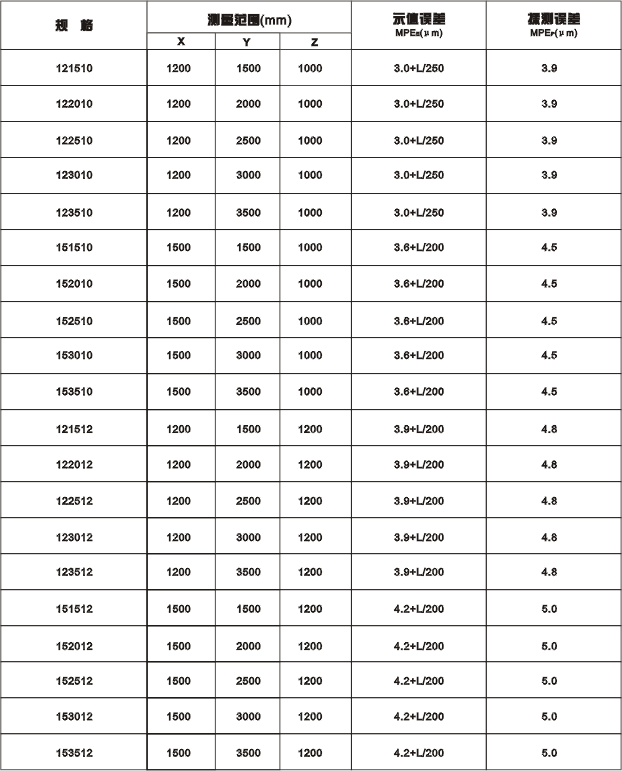

此表机型技术参数为标准配置，可满足客户非标机型的特殊技术及配置要求。
所有技术指标和规格可能有所变动，不另行通知。
