MGH系列精密型接触式三坐标测量机
主要用于机械、汽车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量。主机结构 花岗岩的导轨和工作台，移动桥式结构，保证整机机械系统的精确稳定；无磨擦的全气浮支承导轨，最大限度地养活运动中的角摆；自粘式带状金属光栅尺与平台、横梁及Z轴花岗岩基体融为一体，使其三轴具有同样的温度膨胀系数从而增加了仪器的稳定性。

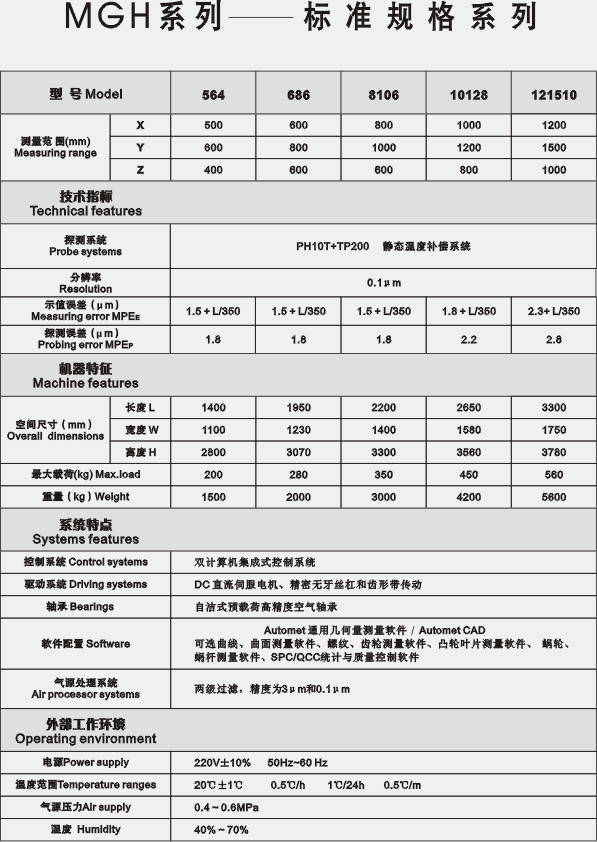

技术参数：
测量范围：
X: 500mm - 1200mm
Y：600mm - 2000mm
Z: 400mm - 1000mm
示值误差：
E≤(1.5+L/350-1.9+l/350)μm
探测误差： P≤(1.5-2.5)μm
探测系统： Renishaw测头系统
长度测量系统： Renishaw精密光栅系统
工作压力： (0.4-0.6)MPa
使用环境： 温度（20±1）℃（带温度修正）
湿度55%-65%
 其他： 技术特点： 利用坐标测量技术、计算机测控技术及最先进的动态测量系统进行工件表面点的采集和数据处理。可使用双旋转测头系统及不同测杆、测头的组合，配合各种通用或专用测量软件，方便实现对三维工件的测量，并可根据需要加装CCD光学测头和激光扫描测头，以扩展其功能和应用领域。

MGH系列测量机简介

 •  MGH 系列测量机采用封闭框架结构设计，是高精度精密型测量机的专用结构。由固定桥和工作台移动组成，其牢固的机械结构确保了系统具备最大的刚性、最佳的稳定性和最小的振动，保证了整个测量空间极高的测量精度。

•  三轴在机械上相互独立，运动互不干扰，从而确保了系统的高稳定性。

•  Y 轴运动采用中央驱动，避免了 Y 向运动中的偏摆，提高了 Y 轴的运动精度。

•  Y 轴导轨采用燕尾槽定位方式，以保证运动时的最大刚性及精度。

•  三轴导轨均采用优质花岗岩，使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，钢性好、动态几何误差变形最小。

•  三轴导轨均采用自洁式预载荷高精度空气轴承，运动 更平稳。

•  光栅的布置接近被测工件，遵循了阿贝误差原理，减小了系统误差。

•  驱动系统采用进口高性能直流伺服电机、滚珠丝杠加同步带传动，确保传动更快捷、更精准、运动性能更佳。

•  Z 轴采用气缸平衡装置，极大的提高了 Z 轴的定位精度及稳定性。

•  控制系统采用德国高集成度 SB-08 专用数控系统，从而大大的提高系统的性能、可靠性和抗干扰能力。

•  软件采用具有独立知识产权的、功能强大的 AC-DMIS 测量软件包，其完善的测量功能和联机功能，为用户提供了完美的测量解决方案。

此精度依照 ISO 10360-2 标准及 JJF 1064-2000标准。
此表机型技术参数为标准配置，可满足客户非标机型的特殊技术及配置要求。
所有技术指标和规格可能有所变动，不另行通知。
