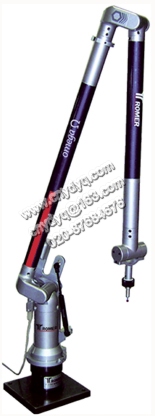

OMEGA系列关节臂测量机

关节臂测量机 OMEGA

产品综述：

OMEGA 系列是专为车间现场标准的测量应用而设计的。一套完整的测量装置，只需有限的投入，就可实现无限的测量功能(金属加工件、塑料件、木制品、铸件、构件、金属管件...)。

　Arm2000 OMEGA 系列是专为车间现场标准的测量应用而设计的。Arm2000 OMEGA 关节臂测量机代表着更经济而且是用于多用途的测量工具(基本几何元素测量和先进的CAD 检测能力)。 Arm2000 OMEGA 关节臂测量机是一套完整的测量装置，只需有限的投入，就可实现无限的测量功能(金属加工件、塑料件、木制品、铸件、构件、金属管件...)。 Arm2000 OMEGA 系列可提供五种不同尺寸配套，能用所有Romer测量软件和各种接触式测头，并可以配接非接触测头包括G-Scan RX2激光扫描测头。

产品特点：
> 采用轻巧和符合人体工程学设计的关节
> 无限旋转，使用者有更多的灵活性
> 采用高分辨率的编码器
> 触发测头，接触和非接触测头，可快速更换和自动识别

典型应用包括：

◇ 机械样品或模型的测绘抄数
◇ 产品误差检测和制造质量保证（QC）
◇ 模具制造质量控制（试模）
◇ 零部件数字化存档
◇ 汽车车身或其他机械零部件尺寸检测
◇ 机械产品性能仿真及计算机辅助工程(CAE)
◇ 机械零部件逆向工程
◇ 产品改型及设计改进
◇ 机械产品制造工艺或设计改进
◇ 磨损或变形检测

外型尺寸：

主要技术参数
型号	测量范围（mm）	球测精度（2σ mm）	锥测精度（2σ mm）	长度精度（2σ mm）	重量（kg）
2018	1800	±0.020	±0.036	±0.050	5.2
2025	2500	±0.034	±0.048	±0.068	5.3
2030	3000	±0.070	±0.076	±0.108	5.4
2036	3600	±0.098	±0.108	±0.148	5.5
2046	4600	±0.140	±0.200	±0.180	5.7

OMEGA系列关节臂测量机的测量范围包括OMEGA可提供五种不同的尺寸。

ARM 2000 OMEGA基本配置

ARM 2000 OMEGA测量一套

ROMOSOFT软件包括GDS（操作界面软件）

3个一套接触式测头（点测针、直径6mm球测头、直径15mm球测头）

安装组件（重复安装盘、固定平板和C形夹头）

平衡杆

校验棒

运输箱

技术规格

操作温度范围：100C-400C

操作湿度范围：5%-90%

电源供应：CA100-240VAC（±3Hz）

电磁兼容性：符合CEM指标89/336/EEC，92/31/EEC/93/68/EEC

适用标准：EN61326（98），EN55022（94）/A1（95），

EN61000-3-2（95）/A1（98）/A2（98）/A14（00）

EN61000-3-3（95），EN61000-4-2（95）/A1（98）

EN61000-4-3（96），EN61000-4-4（95），

EN61000-4-5（95），EN61000-4-6（96），

EN61000-4-11（94）

低电压：适用于低电压指标73/23/EEC，93/68/EEC

适用标准：EN61010-（2001）

软硬件辅助配置

PC-Dmis,G-Pad,G-Surf,G-Tube:软件用于几何元素、曲面和管子测量

数字导轨，从800mm到4000mm

VPS：大范围平板测量4000*6000mm

非接触测头用于管测量

G-Scan RX2扫描复杂形状的激光扫描测头。

测试方法

（a）球测量

用球测头围绕标定球测点，用测量点数据的最佳拟合计算球的中心坐标。软件计算出每个点和球中心的距离以计算球的实测半径和理论半径的偏差值。结果是一个理想的重复性值而不代表实际值。该方法不能用来评定测量设备的精度质量。

(b) 锥孔测量

这是用来评定测量设备的重复性的标准测试方法。锥孔放置于设备前方，从多个方向测量锥孔的点，计算多次测量点的平均值，计算各点和平均值的偏差，其结果即为标准偏差。

测量空间精度是最具代表性的测试。在测量范围内，多次测量有检定值的量块长度。量块放置于不同的位置，多次测量。结果为实际测量长度和理论值的标准偏差。
