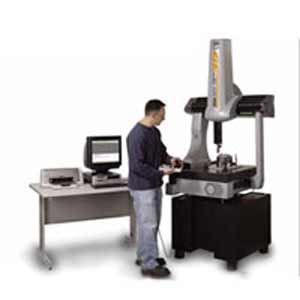

瑞士TESA Micro-Hite DCC小型数控三坐标测量机

产品详细描述：

　　Micro-Hite DCC是一种经济型、高性能的小型入门级数控测量机。可作为一台完整的测量系统，完成工件检测、轮廓测量和机床设置等测量任务，也可作为一台柔性量仪使用。
　　Micro-Hite DCC的基本配置包括PC-DMIS PRO软件，TESASTAR测头以及功能完善的计算机系统，行程范围为440×490×390mm，运行速度可达到346mm/s，加速度为1732mm/s2，是同等档次测量机中运行效率最高的机型，能够适应加工设备的高节奏运行。在许多应用中，使用Micro-Hite DCC能够提高45％的检测效率，从而显著减少加工设备的等待时间。
MICRO-HITE DCC采用先进的双级减速带驱动系统，使得其加速度是同类产品的5倍，从而有效地缩短了测量周期。其轻质量的精密三角横梁，重心低并具备优化的刚性/质量参数，从而有效地提高了整机的空间测量精度。机械式平衡机构降低了Z轴的重心，增强了在高测量速度下的稳定性。
　　MICRO-HITE DCC另一显著的特征在于它可适合于任何测量应用，其所采用的材料和部件具备良好的温度一致性，从而有效地减小了环境温度变化对于测量结果的影响。采用最新推出的TESA三维测头确保了MICRO-HITE DCC独特的高灵敏性和精度，这包括：触发式测头TESASTAR和可分度触发式测头TESASTAR-I。
特点:
获得专利的玻璃光栅尺和光电传感器；
X向导轨采用三角梁结构，减少了运动过程中的扭转；
22块空气轴承确保在测量空间内三轴无摩擦的运动；
应用软件PC-DMIS，拥有全球最广泛的客户分布，并具备长期升级的能力；
广泛使用的瑞士制造的探针适合所有要求，红宝石直径最小达0.5mm；
通过增加CCD影像头，可以变成真正的非接触测量系统。
测量软件
MICRO-HITE DCC配备功能完善的PC-DMIS PRO TM测量软件，其直观的图形用户界面只需点击操作就可完成测头校准、坐标系找正和其他公用程序。实时跟踪与运行TM测量，使得该软件对于任何水平的操作者来说都便于使用。同时，PC-DMIS PRO TM还提供了适合于检测与测量高级应用的编程环境，或脱机情况下创建工件程序、完成工件的图形建模和测头路径模拟。
全特征计量软件
￭无CAD模型的直观图形化用户界面
￭完善的编程环境，包括高级应用程序编程
￭COM结构
￭用户定制菜单
￭PTB认证的软件算法
￭全套定制检测报告工具
￭直观的探测与运行TM测量方法
￭实时跟踪和运行TM测量
具备CAD文件的导入功能
￭包括所有PC-DMIS PRO软件功能
￭可识别VDAFS、IGES、DXF、DWG、STEP、XYZUK、SAT、STL、DES、和DMIS格式的文件
￭交互式探测与运行CAD编程测量功能
￭支持全部的直接CAD接口DCI选项
￭支持全部的直接CAD编译器DCT选项
￭先进的超级输出报告
具备扫描功能以及测量和检测薄壁件，玻璃件和塑料件的能力
￭包括全部PC-DMIS PRO和PC-DMIS CAD的功能
￭完全扫描探测模拟
￭完善的薄壁件测量软件
￭可指示恰当的测头路径
技术参数
行程范围(mm)(X×Y×Z)：440×490×390
外形尺寸(mm) (X×Y×Z):1032×1162×2318
精度(μm):4+4L/1000
整机重量(kg):393kg
最大允许工件重量(kg):227
工作温度区间:19-21℃
温度梯度:1℃/米, 1℃/小时,2℃/天
最小供气压力:4Bar
耗气量:21NL/min
电压:230VAC±10%
频率:50/60HZ
功耗:600VA
最大运行速度:346 mm/s
最大运行加速度:1732mm/s2
