  首页>>>产品目录>>>德国ZOLLER刀具预调仪对刀仪>>>用于铣床、车床和螺丝成型机床的刀具预调和测量设备 hyperion
产品[用于铣床、车床和螺丝成型机床的刀具预调和测量设备 hyperion ]资料

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: 德国ZOLLER刀具预调仪对刀仪
产品型号: 德国ZOLLER刀具预调仪对刀仪
产品展商: 广精精密仪器
简单介绍
获奖的垂直系列刀具预调仪 »hyperion« 有多种测量范围以及 » pilot 2.0 « 和 » pilot 3.0 « 软件可供选择,从而确保您可以运用最佳的设备对诸多刀具如钻刀、车刀、和其他机床刀具进行测量和预调。 ZOLLER 的 »hyperion« 产品系列包含所有手动、半自动和全自动刀具预调仪,均配有检视系统、电子和标准刀具管理功能的装备。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008http://www.cnydyq.com E-mail:cnhld@163.com
德国ZOLLER刀具预调仪对刀仪的详细介绍

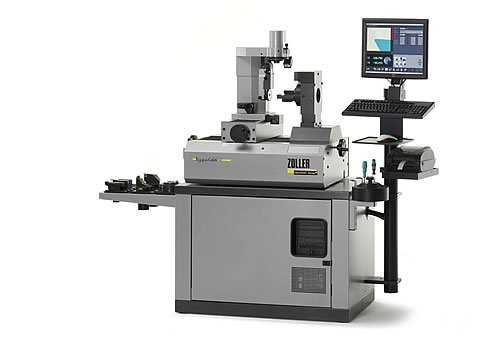

用于铣床、车床和螺丝成型机床的刀具预调和测量设备 hyperion
   获奖的水平系列刀具预调仪 »hyperion«

ZOLLER »hyperion« 是用于数控加工的现行和获奖的水平系列预调和测量设备。
由于采用模块设计和可灵活应用的软件 » pilot 2.0 « 和 » pilot 3.0 «,您可为您的企业应用选择特定的测量范围和合适的软件模块。此外,我们提供三种不同规格的转塔供您选择。
 对于下列设备,H 系列是理想的选择:
  • 车床
  • 旋转车床应用
  • 研磨车床应用
  • 研磨 - 旋转车床应用
  • 通用刀具预调和测量设备,可对各种刀具进行测量,尤其适于测量车床刀具,单轴和多轴自动车床刀具
  • 即使切削刃形状大于 90 ° 时,也可在四个象限内对切削刃进行自动检查
  • 图像处理系统,配备远心镜头照相机系统和动态十字准线
  • 自动换径套选择功能避免误操作和机器碰撞
  • 只需一个按钮便可在几秒钟内得出 5 轴(长度、直径、半径和两个角度)的测量结果
  • 测量结果可打印成标签
  • 数据库用于存储刀具数据和换径套零点
  • 网络连接确保在线数据传输
  • 自动零点监控使操作更省心
  • 全球独一无二的 »tethys« 程序可检测机器的测量能力 量仪器的能力

* »hyperion 250 « 仅配备 » pilot 2.0 « 软件,且不带转塔

技术数据:

hyperion
行程
Z-轴
行程
X-轴
旋转区域
250
250 mm / 9.85 "
250 mm / 9.85 "
240 mm / 9.85 "
400
400 mm / 15.76 "
300 mm / 9.456 "
480 mm / 18.91 "
400
400 mm / 15.76 "
400 mm / 9.456 "
480 mm / 18.91"
400
400 mm / 15.76 "
500 mm / 19.70 "
480 mm / 18.91 "
600
600 mm / 23.64 "
400 mm / 15.76 "
480 mm / 18.91 "
600
600 mm / 23.64 "
500 mm / 19.70 "
480 mm / 18.91 "
700
700 mm / 27.58 "
500 mm / 19.70 "
480 mm / 18.91 "
1150
1150 mm / 45.31 "
500 mm / 19.70 "
480 mm / 18.91 "

重复精度

+ / - 2 µ
主轴端同心精度
2 µ

精度设置

< 2 µ
同心精度 300 mm /11.82 "
3 µ

显示精度

1 µ
同心精度 500 mm/ 19.70 "
5 µ

位置精度

+ / - 1 µ
测量精度
E=3 + L/250

中心高度校正 – 水平系列
旋转中心测量仪器
所有 ZOLLER 视觉旋转中心测量仪器都可适用于垂直和水平产品系列。
ZOLLER 旋转中心测量仪器 »inscreen« 使用了一种附加 CCD - 相机装置便于对刀具切削刃进行鉴别。

中心高度照相机
相机的图像显示在 ZOLLER »pilot« 视觉系统的显示器中。刀具切削刃的旋转中心可以在该系统没有出现任何问题时接受检测和预调节。通过使用光标键,偏心率可以在显示器中进行手动精确测量。

»inscreen« 切削刃显示
由于 ZOLLER 专门研制开发了水平系列,所以它设计了一种用于  H 轴具切削刃测量的透镜系统。 设定范围是 ±25 mm ,而且它配有手动微调节。
在旋转中心测量仪器 »inscreen« 中补充了透镜系统调节相关操作。通过这种方式,刀具切削刃的旋转中心定位可以得到精确地测量。
由于相机在三个位置进行转动和锁定,所以右手,左手切削车刀也同样能够进行测量。

水平系列刀具夹紧装置
水平系列的刀具夹紧装置可以稳固安装在 ZOLLER 的转台中。该装置可以独立进行操作并且能够满足您的特殊的生产需要。ZOLLER 水平系列能够与任何一种刀具夹紧装置配套使用,这取决于机床或者刀具系统的生产商。
基本装置
ZOLLER 的基本装置可以用在车刀换径套的快速转换装置中。

  • GA-PP: 按照 VDI 直柄 DIN 69880 规定,换径套和刀具可以动力驱动夹紧。
  • GA (无法显示): 换径套和刀具的手动夹紧。

转换套 & 转换套刀架

转换套 & 转换套刀架
换径套 VDI 可用于手动换径套 GA 基本装置,以及夹具可用于 VDI D 20 / 25 / 30 / 40 / 50 / 60。
换径套
用于基本装置 GA-PP 的换径套 VDI,以及换径套和刀柄的动力夹具可用于 VDI D 20 / 25 / 30 / 40 / 50 / 60。


  Pilot 2.0
启动—预调和测量—完成!

»pilot 2.0« 是 ZOLLER 自动测量图像处理技术的入门级软件。该软件价格合理,能对铣刀和车床刀具进行快速、精确地测量。»pilot 2.0« 软件简单易学。员工只需接受短期培训便可轻松掌握其操作方法。
触摸屏显示器
»pilot 2.0« 也可用于 »smile« 手动系列和 »hyperion 250« 手动系列刀具预调和测量设备。这两款手动型刀具预调和测量设备经济实惠,是小型和中型制造企业应用的理想选择。
»C.R.I.S.« 功能 – 确定切削刃轮廓 最大包络线
特点:

  • 切削刃检测

  • 自动零点监控

  • 图形用户界面

  • 远心镜头系统

  • 动态十字准线

  • 最大轮廓 »C.R.I.S.«

  • 帮助系统»libra«

  • 标签打印功能

  • 换径套管理功能可管理99个零点和至少300把刀具

  • 32 位摩托罗拉后处理器

  • 12.1" 触摸屏


  • 选项

      • 附件

      • 中心高度测量

      • DNC 数据输出



  Pilot 3.0

充分满足个性化需求
您可根据生产过程的需要从 »pilot 3.0« 系统软件模块中选择最适合的组建和模块。该软件操作简单而且容易更新。因此,只有做出正确的选择,才能为您的应用需求做出明智的投资。
»pilot 3.0« 软件可以用于手动操作、自动切削刃识别以及 3 轴 CNC 控制测量操作。该软件适用范围广,特别适用于自动化制造企业和/或刀具更换频繁的情况,同时也可用于刀具检测。

»pilot 3.0« 标准软件包

    • 17'" 触摸屏、鼠标和键盘
    • 图形操作屏配备直观功能键
    • 帮助系统提供进一步帮助
    • 实时测量和动态十字准线
    • 快速动态聚焦
    • 换径套和刀具管理可管理多把刀具
    • 支持常用文件格式如 TIFF, JPEG, PNG, GIF, DWG, DXF等
    • 导航系统 »compass«
    • 自动零点监控避免机器碰撞
    • 自动切削刃检查
    • 切削刃检测
    • 投影功能
    • 最大轮廓线测量程序 »C.R.I.S.«
    • 测量程序 »largest cutting edge«
    • ZOLLER 验收协议
    • 用户管理
    • 单个调整设置系统


   欢迎来电、来函索取产品资料,我公司将竭诚为您服务。
联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
http://www.cnydyq.com   E-mail:cnhld@163.com
