用于铣床、车床和螺丝成型机床的刀具预调和测量设备 venturion

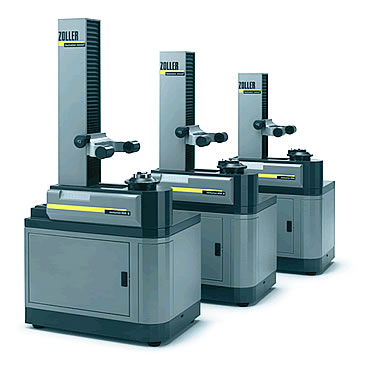

获奖的垂直系列刀具预调仪 »venturion«
有多种测量范围以及 » pilot 2.0 « 和 » pilot 3.0 « 软件可供选择，从而确保您可以运用最佳的设备对诸多刀具如钻刀、车刀、和其他机床刀具进行测量和预调。

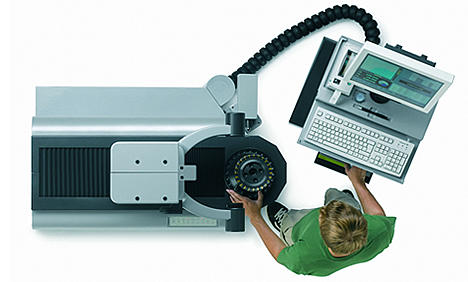

ZOLLER 的 »venturion« 产品系列包含所有手动、半自动和全自动刀具预调仪，均配有检视系统、电子和标准刀具管理功能的装备。
 - 通用的预调和测量设备系列可以对任何尺寸和重量的刀具进行轻松精确的测量
- 由于采用了实物照片输入式对话，并通过四个象限检视器对切削刃进行自动检测（切削刃的形状角度甚至可以 > 90°），操作变得很简单
- 按下按钮后在数秒内可以得到 5 个测量结果（长度，直径，半径和两个角度）
- 测量结果被打印成标贴
- 刀具数据和换径套零点的数据库
- 网络连接确保在线数据传输
- 为进行在线数据传输而进行的网络整合
- 由于自动零点监测的采用，提高了使用的可靠性
- 世界上独有的 »tethys« 工艺，证明了测量仪器的能力
技术数据:
venturion | 行程 Z-轴 | 行程 X-轴 | 直径 | | 450 | 450 mm / 17.73 " | 175 mm / 6.90 " | 350 mm / 13.79 " | 600 | 600 mm / 23.64 " | 175 mm / 6.895 " | 350 mm / 13.79 " | 800 | 800 mm / 31.52 " | 175 mm / 6.895 " | 350 mm / 13.79 " | | 600 | 600 mm / 23.64 " | 220 mm / 8.67 " | 440 mm / 17.34 " | 800 | 800 mm / 31.52 " | 220 mm / 8.67 " | 440 mm / 17.34 " | 1000 | 1000 mm / 39.40 " | 220 mm / 8.67 " | 440 mm / 17.34 " | | 600 | 600 mm / 23.64 " | 500 mm / 19.70 " | 1000 mm / 39.40 " | 800 | 800 mm / 31.52 " | 500 mm / 19.70 " | 1000 mm / 39.40 " | 1000 | 1000 mm / 39.40 " | 500 mm / 19.70 " | 1000 mm / 39.40 " | 1200 | 1200 mm / 47.28 " | 500 mm / 19.70 " | 1000 mm / 39.40 " |
重复精度 | + / - 2 µ | | 主轴端同心精度 | 2 µ | 精度设置 | < 2 µ | | 同心精度 300 mm /11.82 " | 3 µ | 显示精度 | 1 µ | | 同心精度 500 mm/ 19.70 " | 5 µ | 位置精度 | + / - 1 µ | | 测量精度 | E=3 + L/250 |
中心高度测量 - 垂直系列
旋转中心测量仪器
所有 ZOLLER 视觉旋转中心测量仪器都可适用于垂直和水平产品系列。
ZOLLER 旋转中心测量仪器 »inscreen« 使用了一种附加 CCD - 相机装置便于对刀具切削刃进行鉴别。
 中心高度照相机
相机的图像显示在 ZOLLER »pilot 3.0 « 视觉系统的显示器中。刀具切削刃的旋转中心可以在该系统没有出现任何问题时接受检测和预调节。
通过使用光标键，偏心率可以在显示器中进行手动精确测量。
 »inscreen« 切削刃显示
垂直系列刀具夹紧装置
高同心度以及短暂转换时间是我们垂直系列刀具夹紧装置满足您所急需的两个重要原因。
ISO 50 真空高精密主轴
同心度为 2μ 的气动轴制动器以及手轮可用于优化刀具切削刃的聚焦功能。带有整体校正刀刃的轴头主轴端和真空夹紧装置可用于尖细的锥形刀具。动力驱动指示装置为 4 × 90° 。刀具夹紧装置内的所有动力驱动功能可以在气动薄膜键盘中操作。
转换套 & 转换套刀架 ISO 50 换径套/尖细锥形刀具
配有整体校准刀刃的 ISO 50 换径套/尖细锥形刀具适用于 ISO 10 / 20 / 30 / 35 / 40 / 45。
换径套 ISO 50/HSK
适用于从 A 到 F 的所有 HSK 25 / 32 / 40 / 50 / 63 / 80 / 100。
ISO 50/VDI 换径套
带有整体校正刀刃的 ISO 50/VDI 换径套适用于 VDI 直柄 D 20 / 25 / 30 / 40 / 50 / 60。 Pilot 2.0
启动—预调和测量—完成! »pilot 2.0« 是 ZOLLER 自动测量图像处理技术的入门级软件。该软件价格合理，能对铣刀和车床刀具进行快速、精确地测量。»pilot 2.0« 软件简单易学。员工只需接受短期培训便可轻松掌握其操作方法。
 触摸屏显示器
»pilot 2.0« 也可用于 »smile« 手动系列和 »hyperion 250« 手动系列刀具预调和测量设备。这两款手动型刀具预调和测量设备经济实惠，是小型和中型制造企业应用的理想选择。
 »C.R.I.S.« 功能 – 确定切削刃轮廓 最大包络线
特点：
切削刃检测 自动零点监控 图形用户界面 远心镜头系统 动态十字准线 最大轮廓 »C.R.I.S.« 帮助系统»libra« 标签打印功能 换径套管理功能可管理99个零点和至少300把刀具 32 位摩托罗拉后处理器 12.1" 触摸屏
选项
Pilot 3.0 充分满足个性化需求
您可根据生产过程的需要从 »pilot 3.0« 系统软件模块中选择最适合的组建和模块。该软件操作简单而且容易更新。因此，只有做出正确的选择，才能为您的应用需求做出明智的投资。
»pilot 3.0« 软件可以用于手动操作、自动切削刃识别以及 3 轴 CNC 控制测量操作。该软件适用范围广，特别适用于自动化制造企业和／或刀具更换频繁的情况，同时也可用于刀具检测。
»pilot 3.0« 标准软件包

        - 17'" 触摸屏、鼠标和键盘
- 图形操作屏配备直观功能键
- 帮助系统提供进一步帮助
- 实时测量和动态十字准线
- 快速动态聚焦
- 换径套和刀具管理可管理多把刀具
- 支持常用文件格式如 TIFF, JPEG, PNG, GIF, DWG, DXF等
- 导航系统 »compass«
- 自动零点监控避免机器碰撞
- 自动切削刃检查
- 切削刃检测
- 投影功能
- 最大轮廓线测量程序 »C.R.I.S.«
- 测量程序 »largest cutting edge«
- ZOLLER 验收协议
- 用户管理
- 单个调整设置系统
