一、特点：

1、  远心光路设计，测量误差小。

2、  电机驱动测量，省力、方便。

3、  直插式物镜，锥面配合，弹簧压紧，定中心精确。

4、  备有旋转工作台，便于测齿轮类零件。

5、  工作台能偏摆±15°，便于测量带螺旋角零件。

二、用途：

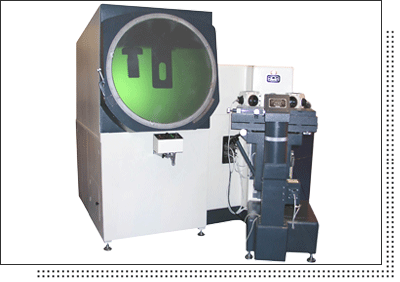

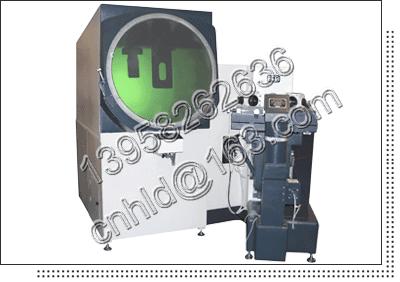

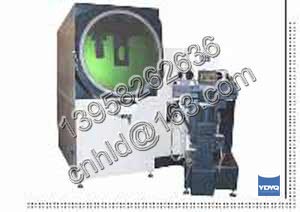

本仪器采用卧式光路和大行程工作台，测量范围大，同时工作台带有偏摆功能，增加了对特殊零件的测量。广泛用于机械、仪器、电子等行业，大专院校，研究所及计量检定部门。该仪器能高效地检测各种形状复杂工件的轮廓，表面形状如冲压件、凸轮、齿轮、样板、螺纹及成型刀具等。

三、规格参数

1、  投影屏

投影屏尺寸（mm）:φ800

投影屏旋转范围：0°~360°

投影屏旋转分度值；1°

游标分划值：1′

2、  物镜参数

物镜放大率	物方视场（mm）	物镜工作距离（mm）
10×	φ80	206
20 ×	φ40	123.5
50×	φ16	85
100×	φ8	78

3、  工作台尺寸（mm）：650×200

工作台行程（mm）

  纵向：0~200

  横向（调焦）：0~25

  垂向：0~150

  摆动：±15°

4、  仪器的准确度：（4+20L）μm，其中L为被测件长度，单位为m

5、使用顶针架时被测件的最大直径φ150 mm

6、被件最大重量：18Kg

7、透射照明：24V/250W卤钨灯

8、反射照明：16V/150W白炽灯

9、仪器外形尺寸（mm）：长×宽×高=2130×1800×1950

10、仪器重量；1500 Kg

三、主要附件：

物镜：10×     20×      50×     100×

平面工作台     内外顶针      80 mm标准尺

圆工作台       V型架        500 mm普通玻璃尺

顶针架         放大镜
