产品[JT7 φ1200mm投影仪]资料

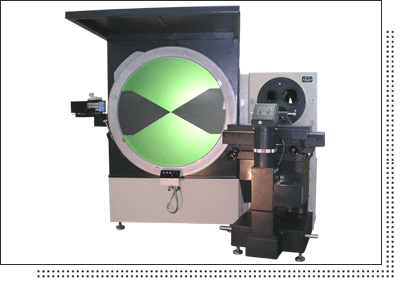

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: JT7 φ1200mm投影仪
产品型号: JT7 φ1200mm投影仪
产品展商: 广精精密仪器
简单介绍
JT7 φ1200mm投影仪 一、特点: 1、 投影屏面积大,可以使较大尺寸被测件得到完整的影像。 2、 工作台测量范围大,读数系统采用数字显示。 3、 工作台从纵、横向传动采用电动,电器开关集中控制,操作使用方便。 4、 先进的光栅传感器数显技术和数据处理系统,效率高,误差小。 二、用途: 本仪器能方便而迅速地测量被测件的长度、角度、轮廓,表面形状等,例如:齿轮、凸轮、螺纹,各种样板,各类刀具(滚刀、铣刀、成型车刀。。。。。)以及各种复杂形状的零件,特别适用于大尺寸,复杂形状被测件的测量,因而被广泛应用于汽轮机厂,航发动机厂,工具厂及有关的各种机械制造厂等。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
JT7 φ1200mm投影仪的详细介绍
JT7  φ1200mm投影仪



一、特点:

1、  投影屏面积大,可以使较大尺寸被测件得到完整的影像。

2、  工作台测量范围大,读数系统采用数字显示。

3、  工作台从纵、横向传动采用电动,电器开关集中控制,操作使用方便。

4、  先进的光栅传感器数显技术和数据处理系统,效率高,误差小。

二、用途:

本仪器能方便而迅速地测量被测件的长度、角度、轮廓,表面形状等,例如:齿轮、凸轮、螺纹,各种样板,各类刀具(滚刀、铣刀、成型车刀。。。。。)以及各种复杂形状的零件,特别适用于大尺寸,复杂形状被测件的测量,因而被广泛应用于汽轮机厂,航发动机厂,工具厂及有关的各种机械制造厂等。

三、规格参数:

1、  投影屏:

a 影屏尺寸(mm       φ1200

b 转动最小读数值:    1

2、  物镜

放大率

物方视场(mm

工作距离(mm

10×

  φ120

  300

20×

  φ60

  195

50×

  φ24

  120

100×

  φ12

  50

3、  工作台

台面尺寸(mm      800×230

测量范围(mm

纵向:        300

垂向:        200

横向(调焦)  60

转动:        ±15°

纵向、垂向数字显示最小显示值:   0.001mm

4、工作台面离物镜光轴距离:   最大255 mm    最小55 mm

5、使用顶针架时被测件的最大尺寸(mm):直径φ300,长度450

6、仪器外形尺寸(长×宽×高):3500×2320×2250

联系人:丘永达   电话:020-80905357    手机:0-13450405008(广州),0-13958262636(宁波)
