产品[JT3φ500投影仪 ]资料

点击看大图
如果您对该产品感兴趣的话,可以
产品名称: JT3φ500投影仪
产品型号: JT3φ500投影仪
产品展商: 广精精密仪器
简单介绍
JT3φ500投影仪 一、 特点: 1、 大型工作台,承载力强,测量范围大。 2、 工作台升降用电机驱动,操作极为方便。 3、 高精度物镜转盘,变换倍率方便,定位准确。 4、 内调焦式透反射照明系统,结构紧凑。 5、 备有顶针架,V型架,方便各种轴系测量。 6、 远心光路设计,测量误差小。 二、 用途: 本仪器采用立式光路和大行程工作台,测量范围大,操作方便。它能高效率地检测各种形状复杂工件的轮廓,表面形状,如检验样板,冲压件、凸轮、螺纹、成形铣刀、丝攻等以及成形刀具,因而本仪器适用于机械制造业,仪器仪表业、钟表行业等。 联系人:丘永达 电话:020-80905357/87684676/89814538 手机:13580381135/13958262636/13450405006/13450405008
JT3φ500投影仪 的详细介绍

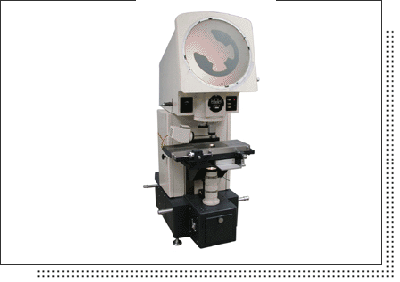

 JT3φ500投影仪



一、 特点:
    1、 大型工作台,承载力强,测量范围大。
    2、 工作台升降用电机驱动,操作极为方便。
    3、 高精度物镜转盘,变换倍率方便,定位准确。
    4、 内调焦式透反射照明系统,结构紧凑。
    5、 备有顶针架,V型架,方便各种轴系测量。
    6、 远心光路设计,测量误差小。
    二、 用途:
    本仪器采用立式光路和大行程工作台,测量范围大,操作方便。它能高效率地检测各种形状复杂工件的轮廓,表面形状,如检验样板,冲压件、凸轮、螺纹、成形铣刀、丝攻等以及成形刀具,因而本仪器适用于机械制造业,仪器仪表业、钟表行业等。
    三、 规格参数:
    1、 投影屏:
    投影屏尺寸(mm):φ500
    投影屏旋转范围:0°~360°
    投影屏旋转分度值:1°
    游标分划值:1′
    2、 物镜
    物镜放大率 10× 20× 50× 100×
    物镜物方视场(mm) φ50 φ25 φ10 φ5
    物镜工作距离(mm) 135 87 52 24
    3、 工作台:
    台面尺寸(mm):640×228
    通光尺寸(mm):250×150
    测量范围(mm)
    纵向:200
    横向:100
    垂向(调焦):80
     纵、横向投影读数分划值:0.001 mm
    4、 仪器准确度(4+40L)μm,其中L为被测件长度,单位m
    5、 使用顶针架时被测件的最大尺寸:φ115 mm
    6、 照明光源:白炽灯(透射和反射)16V/150W
    四、主要附件:
    物镜: 10× 20× 50× 100×
    半透、半反透镜:10× 20× 50×
    顶针架、 内外顶针、V型支架
    放大镜
    50 mm标准尺 500 mm普通标准尽 250 mm普通玻璃尺

联系人:丘永达   电话:020-80905357    手机:0-13450405008(广州),0-13958262636(宁波)
