齿轮滚刀
齿轮滚刀用于滚切直齿或斜齿渐开线圆柱齿轮，本厂可承接的齿轮滚刀范围是：
模数：m1～10 或DP2～24
外径：Φ180
总长：Φ180
孔径：Φ10、Φ13、Φ16、Φ22、Φ27、Φ32、Φ40
材料：普通高速钢、钴高速钢或粉末冶金高速钢
表面处理：TiN涂层
本厂主要按以下分类承接齿轮滚刀：
1、模数制
通常按GB6083-85标准Ⅱ型齿轮滚刀生产，如果用户有特殊要求亦可承接I型齿轮滚刀。

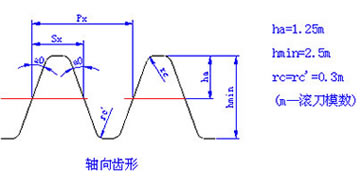

原始数据：齿型角α=20°
齿顶高系数f=1
径向间隙C=0.25m
规格范围：m1～10
精度等级：A、B级

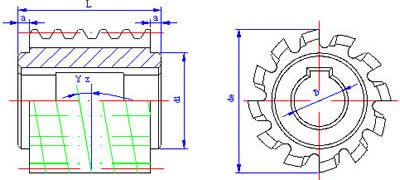

齿轮滚刀基本结构尺寸
滚刀结构：单头右旋或左旋，轴向直沟，0°前角。
2、径节制按企业标准生产。
原始数据：齿型角α=20°（或α=14.5°）
齿顶高系数f=1.157
规格范围：DP2～24
精度等级：A、B级
滚刀结构：单头右旋或左旋，轴向直沟，0°前角。
3、非标准
本企业还可承接企标、JB2495-78（I、Ⅱ型）或非标齿轮滚刀（包括正前角滚刀）
承接非标齿轮滚刀时，用户需提供刀具图纸或被加工齿轮图纸；
滚刀齿形：可根据用户要求进行修缘
规格范围：m1～m10或DP2～24
订货时请注明：名称，模数（或径节），齿形角，精度，标准
例：齿轮滚刀 m3，α20°，A，GB85
