TSK250可倾转台

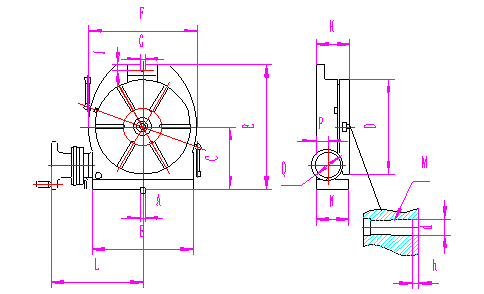

安装图及尺寸：
A | B | C | D | E | F | H | L | M | d | h |
14 | 40 | 310 | 250 | 252 | 199 | 140 | 205 | 3MT | 30 | 6 |
主要参数：
序号 | 项 目 | TSK250 |
1 | 工作台面直径 (mm) | 250 |
2 | 主轴中心孔莫氏圆锥 | 3号 |
3 | 中心孔(直径×深度) (mm) | Φ30×6 |
4 | 台面T型槽宽度 (mm) | 12 |
5 | 台面T型槽相邻角度 | 60° |
6 | 定位键宽度 (mm) | 14 |
7 | 蜗杆副模数 (mm) | 2 |
8 | 蜗杆副传动比 | 1:90 |
9 | 可倾角度 | 0°～90° |
10 | 转台手轮游标分划值 | 10" |
11 | 可倾游标分划值 | 2′ |
12 | 净重(Kg) | 80 |
13 | 毛重(Kg) | 93 |
14 | 箱体尺寸(mm) | 550×430×330 |
15 | 最大承载(卧式Kg) | 200 |
16 | 最大承载(立式Kg) | 100 |
