TSL160立卧转台

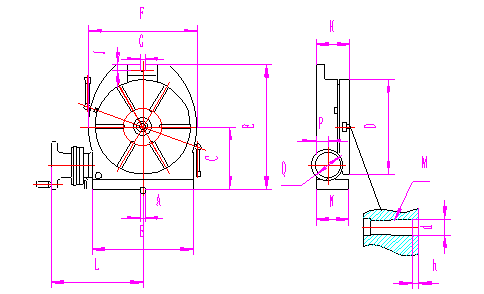

安装图及尺寸：
A | B | C | D | E | F | G | H | J | L | M | N | P | Q | h | d |
12 | 186 | 125 | 160 | 242 | 196 | 12 | 85 | 12 | 194 | 2MT | 82 | 37 | 125 | 25 | 6 |
主要参数：
序号 | 项 目 | TSL160 |
1 | 工作台面直径(mm) | 160 |
2 | 主轴中心孔莫氏圆锥 | 2号 |
3 | 中心孔(直径×深度)(mm) | Φ25×6 |
4 | 工作台垂直时中心高(mm) | 125 |
5 | 台面T型槽宽度 (mm) | 10 |
6 | 台面T型槽相邻角度 | 90° |
7 | 定位键宽度 (mm) | 12 |
8 | 蜗杆副模数 (mm) | 1.5 |
9 | 蜗杆副传动比 | 1:90 |
10 | 转台手轮游标分划值 (") | 10" |
11 | 净重(Kg) | 23 |
12 | 毛重(Kg) | 30 |
13 | 箱体尺寸(mm) | 432×432×220 |
14 | 最大承载(卧式Kg) | 100 |
15 | 最大承载(立式Kg) | 50 |
