TSL400立卧转台

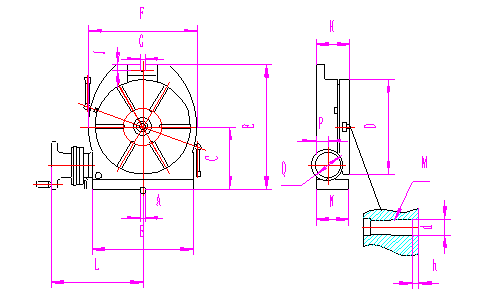

安装图及尺寸：
A | B | C | D | E | F | G | H | J | L | M | N | P | Q | h | d |
18 | 400 | 260 | 400 | 525 | 450 | 18 | 150 | 16 | 337 | 4MT | 145 | 70 | 160 | 40 | 10 |
主要参数：
序号 | 项 目 | TSL400 |
1 | 工作台面直径(mm) | 400 |
2 | 主轴中心孔莫氏圆锥 | 4号 |
3 | 中心孔(直径×深度)(mm) | Φ40×10 |
4 | 工作台垂直时中心高(mm) | 260 |
5 | 台面T型槽宽度 (mm) | 14 |
6 | 台面T型槽相邻角度 | 60° |
7 | 定位键宽度 (mm) | 18 |
8 | 蜗杆副模数 (mm) | 3.5 |
9 | 蜗杆副传动比 | 1:90 |
10 | 转台手轮游标分划值 (") | 10" |
11 | 净重(Kg) | 145 |
12 | 毛重(Kg) | 170 |
13 | 箱体尺寸(mm) | 750×684×286 |
14 | 最大承载(卧式Kg) | 300 |
15 | 最大承载(立式Kg) | 150 |
