FW80万能分度头

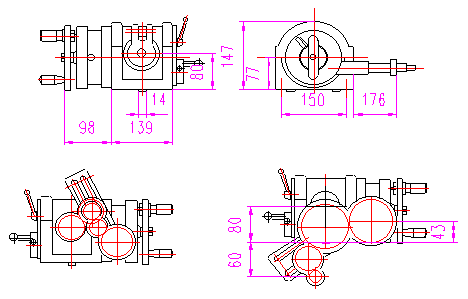

安装图及尺寸：
主要参数：
序号 | 项 目 | FW80 |
1 | 中心高(mm) | 80 |
2 | 主轴法兰定位短锥直径(mm) | Φ36.541 |
3 | 定位键宽度(mm) | 14 |
4 | 主轴下倾角度(°) | 0～6 |
5 | 主轴上倾角度(°) | 0～90 |
6 | 传动比 | 40：1 |
7 | 主轴孔锥度 | 莫氏3 |
8 | 手轮游标分化示值(") | 10" |
9 | 净重(Kg) | 36 |
10 | 毛重 (Kg) | 42 |
11 | 箱体尺寸(mm) | 544×405×222 |
12 | 最大承载(Kg) | 80 |
几何精度:
序号 | 检 验 项 目 | 示 图 | 允差(mm) | |
FW80 | F11100A,F11125A,F11160A | |||
1 | 主轴锥孔的径向跳动 a)靠近主轴端面 b)距主轴端面300mm(FW80为150mm) |  | a)0.010 b)0.015 | a) 0.010 b) 0.020 |
2 | 顶尖的径向跳动 |  | 0.010 | |
3 | a)主轴定心轴径的径向跳动 b)主轴周期性轴向窜动 c)主轴轴肩支承面的跳动(包括周期性轴向窜动) |  | a)0.010 | a)0.010 b)0.010 c)0.020 |
4 | 主轴轴线对支承底面的垂直度 |  | 0.020/300 | |
5 | a) 主轴轴线对定位键定位侧面的平行度 b) 主轴轴线对底面的平行度 c) 主轴轴线对基准T型槽侧面的偏移 |  | a)0.010/150 | a)0.015 b)0.015 c)0.015 |
6 | a) 分度手柄轴转一整转时，主轴的单个分度误差 b) 主轴在任意1/4圆周上的累计误差 |  | a) 60" b) 70" | a)±45" b)±1′ |
F11100A万能分度头
安装图及尺寸：
A | B | C | D | E | F | G | H | L | M | N | O | P |
162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
主要参数：
序号 | 项 目 | F11100A |
1 | 中心高(mm) | 100 |
2 | 主轴法兰定位短锥直径(mm) | Φ41.275 |
3 | 定位键宽度(mm) | 14 |
4 | 主轴下倾角度(°) | 0～5 |
5 | 主轴上倾角度(°) | 0～95 |
6 | 传动比 | 40：1 |
7 | 主轴孔锥度 | 莫氏3 |
8 | 手轮游标分化示值(") | 10" |
9 | 净重(Kg) | 67 |
10 | 毛重 (Kg) | 79 |
11 | 箱体尺寸(mm) | 616×465×265 |
12 | 最大承载(Kg) | 100 |
几何精度:
序号 | 检 验 项 目 | 示 图 | 允差(mm) | |
FW80 | F11100A,F11125A,F11160A | |||
1 | 主轴锥孔的径向跳动 a)靠近主轴端面 b)距主轴端面300mm(FW80为150mm) | | a)0.010 b)0.015 | a) 0.010 b) 0.020 |
2 | 顶尖的径向跳动 | | 0.010 | |
3 | a)主轴定心轴径的径向跳动 b)主轴周期性轴向窜动 c)主轴轴肩支承面的跳动(包括周期性轴向窜动) | | a)0.010 | a)0.010 b)0.010 c)0.020 |
4 | 主轴轴线对支承底面的垂直度 | | 0.020/300 | |
5 | a) 主轴轴线对定位键定位侧面的平行度 b) 主轴轴线对底面的平行度 c) 主轴轴线对基准T型槽侧面的偏移 | | a)0.010/150 | a)0.015 b)0.015 c)0.015 |
6 | a) 分度手柄轴转一整转时，主轴的单个分度误差 b) 主轴在任意1/4圆周上的累计误差 | | a) 60" b) 70" | a)±45" b)±1′ |
F11125A万能分度头

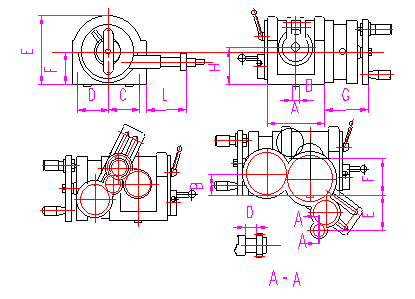

安装图及尺寸：
A | B | C | D | E | F | G | H | L | M | N | O | P |
209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
主要参数：
序号 | 项 目 | F11125A |
1 | 中心高(mm) | 125 |
2 | 主轴法兰定位短锥直径(mm) | Φ53.975 |
3 | 定位键宽度(mm) | 18 |
4 | 主轴下倾角度(°) | 0～5 |
5 | 主轴上倾角度(°) | 0～95 |
6 | 传动比 | 40：1 |
7 | 主轴孔锥度 | 莫氏4 |
8 | 手轮游标分化示值(") | 10" |
9 | 净重(Kg) | 119 |
10 | 毛重 (Kg) | 132 |
11 | 箱体尺寸(mm) | 536×460×310 |
12 | 最大承载(Kg) | 130 |
几何精度:
序号 | 检 验 项 目 | 示 图 | 允差(mm) | |
FW80 | F11100A,F11125A,F11160A | |||
1 | 主轴锥孔的径向跳动 a)靠近主轴端面 b)距主轴端面300mm(FW80为150mm) |  | a)0.010 b)0.015 | a) 0.010 b) 0.020 |
2 | 顶尖的径向跳动 |  | 0.010 | |
3 | a)主轴定心轴径的径向跳动 b)主轴周期性轴向窜动 c)主轴轴肩支承面的跳动(包括周期性轴向窜动) |  | a)0.010 | a)0.010 b)0.010 c)0.020 |
4 | 主轴轴线对支承底面的垂直度 |  | 0.020/300 | |
5 | a) 主轴轴线对定位键定位侧面的平行度 b) 主轴轴线对底面的平行度 c) 主轴轴线对基准T型槽侧面的偏移 |  | a)0.010/150 | a)0.015 b)0.015 c)0.015 |
6 | a) 分度手柄轴转一整转时，主轴的单个分度误差 b) 主轴在任意1/4圆周上的累计误差 |  | a) 60" b) 70" | a)±45" b)±1′ |
F11160A万能分度头
安装图及尺寸：
A | B | C | D | E | F | G | H | L | M | N | O | P |
209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
主要参数：
序号 | 项 目 | F11160A |
1 | 中心高(mm) | 160 |
2 | 主轴法兰定位短锥直径(mm) | Φ53.975 |
3 | 定位键宽度(mm) | 18 |
4 | 主轴下倾角度(°) | 0～5 |
5 | 主轴上倾角度(°) | 0～95 |
6 | 传动比 | 40：1 |
7 | 主轴孔锥度 | 莫氏4 |
8 | 手轮游标分化示值(") | 10" |
9 | 净重(Kg) | 125 |
10 | 毛重 (Kg) | 140 |
11 | 箱体尺寸(mm) | 710×505×342 |
12 | 最大承载(Kg) | 130 |
几何精度:
序号 | 检 验 项 目 | 示 图 | 允差(mm) | |
FW80 | F11100A,F11125A,F11160A | |||
1 | 主轴锥孔的径向跳动 a)靠近主轴端面 b)距主轴端面300mm(FW80为150mm) |  | a)0.010 b)0.015 | a) 0.010 b) 0.020 |
2 | 顶尖的径向跳动 |  | 0.010 | |
3 | a)主轴定心轴径的径向跳动 b)主轴周期性轴向窜动 c)主轴轴肩支承面的跳动(包括周期性轴向窜动) |  | a)0.010 | a)0.010 b)0.010 c)0.020 |
4 | 主轴轴线对支承底面的垂直度 |  | 0.020/300 | |
5 | a) 主轴轴线对定位键定位侧面的平行度 b) 主轴轴线对底面的平行度 c) 主轴轴线对基准T型槽侧面的偏移 |  | a)0.010/150 | a)0.015 b)0.015 c)0.015 |
6 | a) 分度手柄轴转一整转时，主轴的单个分度误差 b) 主轴在任意1/4圆周上的累计误差 |  | a) 60" b) 70" | a)±45" b)±1′ |
