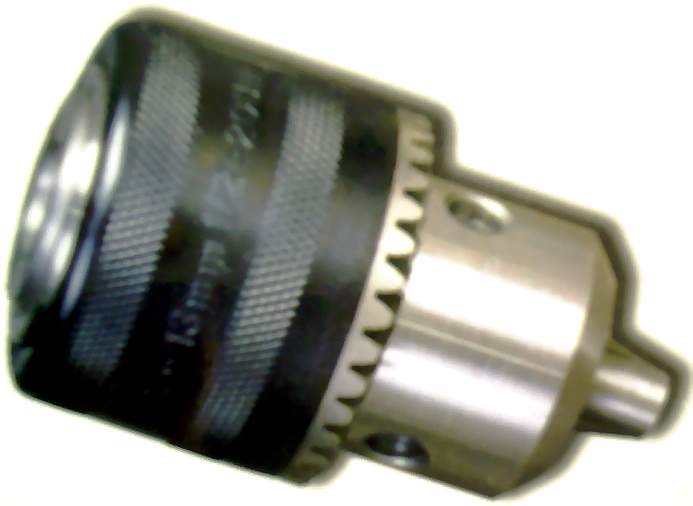

钻夹头
| 夹持范围(mm) | 连接尺寸(mm) | 型号 | D(mm) | L(mm) | L1(mm) | 重量(g) | 配用扳手 | d/α |
| Clamping Capacity(mm) | Size D1 (mm) | Model No. | D(mm) | L(mm) | L1(mm) | Weight | Key Size | d/α |
| 0.8—6 | M12×1.25 | J3106 | 30 | 54 | 16 | 130 | b3、b27 | φ3.5/180° |
| 0.8—6 | M10×1 | J3106A | 30 | 54 | 14.5 | 138 | b3、b27 | φ3.5/180° |
| 0.8—6 | 3/8”—24UNF | J3106B | 30 | 54 | 14.5 | 140.5 | b3、b27 | φ3.5/180° |
| 0.6—6 | M12×1.25 | J3106C | 32 | 57 | 16 | 130 | b3 | -- |
| 0.8—6 | 3/8”—24UNF | J356 | 28 | 49.5 | 16 | 95 | b16 | φ5.4/90° |
| 1—8 | 3/8”—24UNF | J358 | 33.5 | 56.5 | 16 | -- | b26 | φ5.5/90° |
| 1—10 | M10×1 | J3510 | 33.3 | 57 | 14.5 | 180 | b11、b13 | φ5.5/90° |
| 1—10 | M12×1.25 | J3510A | 33.3 | 57 | 16 | 177.5 | b11、b13 | φ5.5/180° |
| 1—10 | 1/2”—20UNF | J3510B | 33.3 | 57 | 16 | 176 | b11、b13 | -- |
| 1—10 | 3/8”—24UNF | J3510C | 33.3 | 57 | 14.5 | 182.5 | b11 | φ5.5/90° |
| 1—10 | M10×1.5 | J3510D | 33.3 | 57 | 14.5 | 180 | b11 | φ5.5/90° |
| 1—10 | M12×1.25 | J3510F | 33.3 | 57 | 16 | 177.5 | b11、b13 | -- |
| 1—10 | 1/2”—20UNF | J3510G | 33.3 | 57 | 16 | 170 | b11、b13 | φ6.5/90° |
| 1.5—10 | 3/8”—24UNF | J3510H | 32.9 | 57 | 16 | 150 | b18、b19、b26 | φ5.3/82° |
| 1—10 | 3/8”—24UNF | J3510J | 36 | 57 | 14.5 | 190 | b11 | φ5.5/90° |
| 1—10 | M12×1.25 | J3510K | 33.3 | 57 | 16 | 180 | b11 | φ5.5/90° |
| 1—10 | 1/2”—20UNF | J3510L | 33.3 | 57 | 16 | 170 | b11 | φ5.5/90° |
| 1—10 | M12×1.25 | J3510N | 36 | 57 | 16 | 190 | b11 | φ5.5/90° |
| 1.5—13 | M12×1.25 | J3513 | 42.4 | 73 | 16 | 320 | b11、b13 | φ5.5/90° |
| 1.5—13 | 1/2”—20UNF | J3513A | 42.4 | 73 | 17.5 | 328 | b11、b13、b20 | φ6.5/90° |
| 1.5—13 | 3/8”—24UNF | J3513B | 42.4 | 73 | 14.5 | 345 | b11 | φ5.5/90° |
| 1.5—13 | 1/2”—20UNF | J3513C | 42.4 | 73 | 17.5 | 340 | b11、b13 | -- |
| 1.5—13 | M12×1.25 | J3513D | 42.4 | 73 | 16 | 325 | b11、b13 | -- |
| 1.5—13 | 1/2”—20UNF | J3513E | 42.4 | 73 | 17.5 | 350 | b11 | φ5.5/90° |
| 1.5—13 | 3/8”—24UNF | J3513F | 42.4 | 73 | 16 | 355 | b11 | -- |
| 1.5—13 | M12×1.25 | J3513G | 43.6 | 73 | 16 | 357 | b11 | φ5.5/90° |
| 1.5—13 | 1/2”—20UNF | J3513J | 43.6 | 73 | 17.5 | 357 | b11 | φ6.5/90° |
| 2.5—13 | M12×1.25 | J3513L | 42.6 | 73 | 16 | 357 | b11 | φ5.5/90° |
| 2.5—13 | 1/2”—20UNF | J3513M | 42.6 | 73 | 17.5 | 357 | b11 | φ6.5/90° |
| 3—16 | M12×1.25 | J3116 | 52 | 86 | 16 | 605 | b12 | φ5.5/180° |
| 3—16 | 1/2”—20UNF | J3116A | 52 | 86 | 16 | 600 | b12 | φ5.5/180° |
| 3—16 | M16×1.5 | J3116B | 52 | 86 | 19 | 585 | b12 | φ5.5/180° |
| 3—16 | 5/8”—16UN | J3116C | 52 | 86 | 19 | 586 | b12 | φ5.5/180° |
| 3—16 | M12×1.25 | J3116D | 53 | 86 | 16 | -- | b12 | φ5.5/180° |
| 3—16 | 1/2”—20UNF | J3116E | 53 | 86 | 16 | -- | b12 | φ5.5/180° |
| 3—16 | 5/8”—16UN | J3116F | 53 | 86 | 19 | -- | b12 | φ5.5/180 |
