                                 齿形齿向测量仪32043204B



A.用途:

    本仪器用于测量圆柱齿轮或齿轮刀具的渐开线齿形误差和螺旋线齿向误差,是一种结构简单、实用的高精度齿轮量仪,广泛应用于工厂计量室或车间检查站。

B.特点:

●新颖的测量原理:本仪器采用基圆分级调整式测量原理,既保留了单盘式仪器传动链短、精度稳定可靠和对环境温度要求不高的特点,又具备一定的万能性,即只需附带13个基圆盘,就能满足常用范围测量。

●独特的结构:本仪器在实现基圆分级调整式测量原理,结构独特、有创新。整机结构简单、紧凑、合理、容易制造。

●方便精确的螺旋角定位调整:本仪器采用读数值为2秒的投影式光学分度装置进行螺旋角的定位调整,方便,可靠,精度高。

●清晰、准确的误差显示:本仪器采用了电子测量记录系统将误差记录成曲线图,图形清晰、准确。

●3204B型在3204型基础上还具有:

  切向轴与垂直轴用光栅数显测头位置。

  计算机处理误差曲线,屏幕显示误差曲线,误差数值,打印机输出测量报告。

  多种标准误差评值:

  (1)可按最新国际(GB)误差评值

  (2)可按德国标准(DIN)误差评值,分离形状和角度误差

  (3)可按用户提出的设计齿形(齿向)公差带方式误差评值

  (4)可按K形图、鼓形量(凸形量)误差评值

C.技术规格:

模数.............................110mm

可测齿向角范围........................050°

齿轮最大外圆直径...................400mm

记录器垂直放大比.......200X,500X,1000X,2000X

齿轮基圆直径...................15380mm

被测齿轮的最大重量......................50kg

两顶尖距离.....................30500mm

仪器净重..............................1000kg

测头至下顶尖距离...............30280mm

仪器毛重..............................1350kg

可测量最大齿宽......................80mm

包装外形尺寸..........1800mm×1260mm×1985mm

D.成套仪器包括:

3204型:                                              3204B型:

测量主机.......................1台               测量主机......................1台

电子测量记录系统...............1套                计算机........................1台

电子测量记录系统...............1套                打印机........................1台

                                                 微机工作台....................1个

E.标准附件:

带动器和卡箍(大、中、小).......各1套         渐开线样板和螺旋线样板..............各1个

对测头装置......................1套         成套基圆盘(用于基圆直径30-280mm)....共13块

测头(Φ0.5、Φ1、Φ1.5、Φ3、Φ5、Φ8)....各2个(共12个) 记录纸..............................10卷

球测头(Φ3、Φ5、Φ8)....................各2个(共6个)  记录笔...............................5支

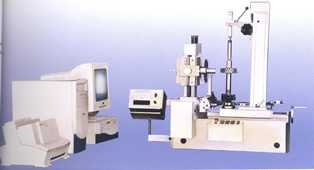

齿形齿向测量仪3203

A.用途:

本仪器用于测量圆柱齿轮或齿轮刀具的渐开线齿形误差和螺旋线齿向误差。是我厂最新设计的一种结构简单、经济实用的高精度齿轮量仪,特别适合于汽车、摩托车等中小规格齿轮的测量,可广泛应用于工厂计量室或车间检查站。

B.特点:

  • 该仪器为台式小型仪器,仪器体积、重量轻、容易移动,它既保留了单盘式仪器传动链短、精度高、性能稳定可靠、价格便宜和对环境温度要求不高的特点,又可测量齿向,可用测量齿形的基圆盘,在工件一次装卡的条件下完成齿形和齿向的测量。基圆盘按用户要求直径订做。

  • 该仪器采用进口的高精度圆光栅编码器进行螺旋角的定位调整,方便、可靠、精度高。

  • 该仪器基圆盘与直尺的压紧结构独特、有创新,已申报专利,可解决小基圆齿轮的测量,专用带基圆主轴按用户要求直径订做。

  • 具有测头防撞功能,解决了意外碰撞造成测头损坏的问题,该项技术也已申报专利。

  • 该仪器测量齿形和齿向运动均采用机动测量,即对好测头后按一下操作面板上的测量按钮,仪器即可由微机控制自动完成测量运动。大大地减轻了操作人员的劳动强度,测量效率较高。

  • 该仪器采用微机自动控制和误差数据采集及误差评值系统。可按国际新标准进行误差分离,即齿形齿向总误差、齿形齿向形状误差,齿形齿向斜率误差。并可根据用户的实际需要提供各种评值功能(如凸形量Ca、鼓形量Cb、“K”形图公差带评值、各种特殊公差带要求的设计曲线评值)测量结果(误差曲线、数值及精度等级)由显示器显示及打印机输出测量结果报告单。

C.技术规格:

模数..............................0.5~10mm

可测测向角范围....................0°-45°

可测齿轮最大外圆直径..................300mm

可测量最大齿宽......................70mm

可测齿轮最大基圆直径..................270mm

被测齿轮的最大重量..................40kg

上下顶尖距离......................10370mm

仪器净重...........................370kg

测头至下顶尖距离..................15200mm

仪器毛重...........................460kg

包装外形尺寸...........1200mm×1100mm×1300mm

D.成套仪器包括:

测量主机....................... 1台                         微机工作台...................1台

微机............................1套

E.标准附件:

锥度轴.........................1套(共7件)                 渐开线样板用基圆盘....................1块

长尖轴.........................1套(共3件)                 螺旋线样板............................1块

短尖轴.........................1套(共2件)                 螺旋线样板用基圆盘....................1块

长轴.................................1件                 带动器................................2件

标准芯杆.............................2根                 外测头(Φ1、Φ1.5、Φ3、Φ5)........各1件

渐开线样板...........................1块

F.特定附件:

Φ25-Φ270mm基圆盘            Φ7-Φ25mm基圆轴
