齿轮双面啮合综合检查仪3101、3101A、3101B

符合JB/T10025-1999企业标准的全部规定。

A.用途:

齿轮双面啮合综合检查仪可用于测量圆柱齿轮和蜗轮副的一转中心距变动量和一齿中心距变动量,也可用于测量两轴夹角为90°的圆锥齿轮锥齿锥顶点的偏移量,可广泛用于汽车、农机等机械制造行业。

B.特点:

1.长期稳定的精度:本仪器测量滑板在滚动导轨上运动灵活,导轨采用高级合金钢制成经过特殊和精心加工,故长时间连续使用仍可保持原来的精度;

2.方便、实用、经济:本仪器结构简单、合理、操作、维修方便;因对环境温度要求不高,特别适合生产现场使用。

C.技术规格:

型号

3101

3101A

3101B

模数

1-10mm

1-10mm

1-10mm

顶尖中心距离

50-320mm

50-320mm

50-320mm

带轴齿轮最大外圆直径

200mm

200mm

--

带轴齿轮轴长

110-350mm

110-350m

--

蜗杆最大外圆直径

100mm

--

--

蜗杆轴长

120-240mm

--

--

被测齿轮最大重量

50kg

50kg

50kg

仪器净重

150kg

120kg

100kg

仪器毛重

220kg

200kg

150kg

仪器应用范围:

可测带孔、带轴圆柱齿轮、蜗杆副和锥齿轮

可测带孔、带轴圆柱齿轮

可测带孔圆柱齿轮

包装外形尺寸:

1100mm×950mm×810mm

1100mm×950mm×810mm

1100mm×650mm×810mm

按用户要求特殊订制的弧锥齿轮双面啮合综合检查仪

D.成套仪器包括:

型号

3101

3101A

测量主机

1台

1台

顶尖座

1件

1件

蜗杆支架

1件

--

百分表

1块

1块

E:标准附件:

型号

3101

3101A

标准齿轮心轴

1件

1件

标准齿轮转动套

1件

1件

垫圈

2件

2件

装齿轮用心轴

1件

1件

顶尖座定位心轴

1件

1件

锥齿轮心轴

1件

--

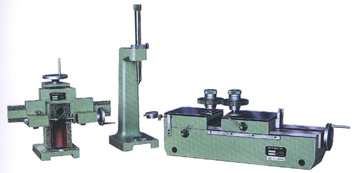

齿轮双面啮合综合检查仪3101E、3101L

符合JB/T10025-1999企业标准的全部规定。

A.用途:

齿轮双面啮合综合检查仪可用于测量圆柱齿轮和蜗轮副的一转中心距变动量,也可用于测量两轴夹角为90°的圆锥齿轮锥齿锥顶尖的偏移量,可广泛用于汽车、农机等机械制造行业。

B.特点:

长期稳定的精度、高级合金钢滚动测量导轨,精心的加工和特殊工艺处理。方便、经济、实用、结构简单、合理、操作维修方便。对使用环境要求不高,适合生产现场使用。

C.技术规格:

型号

3101E

3101L

模数

1-10mm

1-10mm

顶尖中心距离

50-320mm

50-320mm

带轴齿轮最大外圆直径

200mm

200mm

带轴齿轮轴长

110-350mm

110-350m

蜗杆最大外圆直径

140mm

--

蜗杆轴长

120-240mm

--

加高立柱可测齿轮轴长

--

250-750mm

可测齿轮最大重量

50kg

50kg

应用范围:

可测量带轴、孔圆柱齿轮、蜗杆副和锥齿轮

可测量带长轴齿轮、带孔齿轮

仪器净重

210kg

200kg

仪器毛重

280kg

280kg

包装外形尺寸:

1100mm×1000mm×800mm

1100mm×1000mm×1100mm

D.成套仪器包括:

型号

3101E

3101L

测量主机

1台

1台

顶尖座

2件

1件

蜗杆支架

1件

--

加高顶尖立柱

--

1件

E:标准附件:

型号

3101E

3101L

标准齿轮心轴

1件

1件

标准齿轮转动套

1件

1件

垫圈

2件

2件

装齿轮用心轴

1件

1件

顶尖座定位心轴

2件

2件

锥齿轮心轴

1件

--

百分表

1件

1件

齿轮双面啮合综合检查仪3102型

A.用途:

  3102型齿轮双面啮合综合检查仪可用于测量圆柱齿轮一转径向综合误差和一齿径向综合误差。该仪器可广泛应用于汽车、摩托车等机械制造行业。



B.特点:

 本仪器为纯机械结构测量仪,结构简单、体积小、重量轻、操作方便,测量精度稳定,既可测量带轴圆柱齿轮,亦可测量带孔圆柱齿轮,比较适合生产现场使用。



C.技术规格:

模数.................................1-6mm           D.成套仪器包括

顶尖中心距........................20-160mm           测量主机.................................1台

带轴齿轮最大外圆直径.................150mm            百分表...................................1件

带轴齿轮轴长......................50-200mm

分辨率..............................0.01mm

仪器净重..............................47kg          E.标准附件:

仪器毛重.............................100kg          测量带孔圆柱齿轮心杆.................2件

主机外形尺寸(长×宽×高)....550×200×550mm        扳手................................1件

包装外形尺寸(长×宽×高)....700×520×700mm
