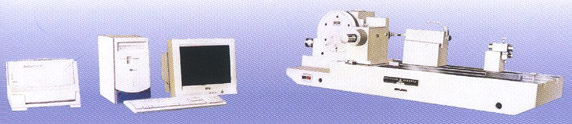

卧式凸轮轴检查仪1011B型



A.用途:

    卧式凸轮轴检查仪用于测量凸轮轴的桃形的形面误差,各桃形之间的相位误差,各轴径的径向跳动及凸轮加速度曲线。

B.特点:

●主轴采用密植滚珠结构,可承载较大的负荷;进口电机和光学编码器,实现角度测量的自动化。

●采用符合阿贝原则的,进口金属光栅尺,精密轴承,实现长度的准确测量。

●测量过程计算机控制,检测报告可屏幕显示和打印机输出。

●可按用户需求,配以多种规格的测头和附件。

●仪器造型美观,加工精细,质量稳定,控制、使用方便,测量效率高。

C.技术规格:

测量范围........................................0°-360°(角度)

                                                0-100mm(长度)

中心高.................................................150mm

主轴锥孔..............................................莫氏4号

尾座锥孔..............................................莫氏3号

可测零件最大长度.......................................670mm

可测零件最大重量........................................20kg

电源..........................................AC200V±10%50Hz

主机外形尺寸..............................1460mm×600mm×550mm

包装外形尺寸

      主机箱..............................1648mm×700mm×850mm

      微机箱............................1860mm×1160mm×1500mm

主机净重...............................................300kg

主机毛重...............................................550kg

D.标准附件:

分度头........................................1台

数显阿贝头....................................1台

尾座..........................................1台

底座..........................................1件

微机..........................................1台

激光打印机....................................1台

底脚螺钉......................................3件

E.标准附件:

杠杆千分表....................................1只

小扭簧比较仪..................................1只

大、小重锤..................................各1件

带动器........................................1套

小卡箍........................................1个

φ2球形测头....................................3个

φ10球形测头...................................1个

刀口测头......................................2个

内六方搬手....................................2件

滚轮测头组....................................1件

尖形测头组....................................1件

微机数控全自动凸轮轴精密测量仪

       该测量仪主机采用凸轮轴立式安装测量的结构型式,整机由圆数控转台、垂直数控导轨和径向数控导轨三个坐标轴以及测头系统、机座、立柱等部分组成。以通用型高档微机进行测量控制、数据采集和数据处理,进口电机驱动。凸轮轴一次安装后,自动完成测量过程,并自动进行误差评值和输出测量结果。

1、测量项目:

(1)各桃形的形面误差(径向误差);

(2)各桃形之间的相位误差;

(3)定位键槽与各桃形之间的相位误差;

(4)各轴径的径跳;

(5)速度曲线及加速度曲线。

2、仪器特点:

(1)圆回转转台采用高精度回转轴系并安装分辨率为2.5"的封闭式高精度圆光栅,由微机进行数控。

(2)垂直坐标轴采用长光栅定位,由微机进行数控。

(3)径向坐标轴采用长直线测头,分辨率为0.5μm的高精度光栅,由微机进行测头进退数控。

(4)采用进口电机驱动系统由微机进行控制,配置专门硬件接口电路进行数据采集。

(5)选用高档微机完成参数输入、测量选择、测量控制、数据处理等功能,打印机完成测量结果的输出。

3、软件功能:

(1)全自动完成测量循环;

(2)通用下拉式菜单选择测量顺序,键盘输入被测凸轮轴的名义值、公差值;

(3)以数学的方法自动确定起始测量点,并确定与实际凸轮轴外形的最佳配合;

(4)自动修正由于凸轮轴安装倾斜所造成的测量的误差;

(5)屏幕彩色显示由直角坐标或极坐标表示的放大误差曲线图、速度及加速度曲线图;

(6)可根据标准凸轮轴量出其外形的名义值;

(7)打印机输出测量结果(误差曲线及数值);

(8)可按用户的特殊要求进行软件设计,满足不同形式的凸轮轴测量。

4、扩展功能:

在凸轮轴测量仪上配备相应的安装卡具,并进行软件的进一步开发后,该仪器可具备以下扩展功能;

(1)活塞测量:活塞横截面椭圆形面及轴截面中凸形面的测量;

(2)形状误差测量:回转体的形状误差测量;

(3)圆柱面的径跳测量:一般精度要求的圆柱面的径跳测量。

5、仪器规格:

按用户被测凸轮尺寸特殊设计。
